電路板的發展歷史及展望

文章來源:作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:7109發布日期:2020-09-30 09:28【

通過上邊的圖片我們看到,在PCB技術沒有大規模應用之前,生產這樣一臺電子設備是多么的麻煩而低效,大量的電子管,需要使用涂有絕緣樹脂的導線在器件之間進行人工布線并焊接,這就帶來一些問題:

  • 人工接線效率低,沒辦法實現機器化大規模生產

  • 人工接線容易出現安裝錯誤,檢查困難

  • 端子的焊接可靠性低容易松動造成接觸不良

為了簡化電子機器的制作,減少電子零件間的配線,降低制作成本、提高電子機器的可靠性,人們開始鉆研以印刷的方式取代配線的方法,以利用機器實現精密的大規?;a(chǎn)。

印刷電路板的誕生與發展

1831年法拉第發表電磁感應定律之后,人們就開始研究如何利用電磁原理來實現遠距離通信,薩繆爾·摩爾斯1837年發明了電報,貝爾于1876獲得了電話的發明專利。到了1904年美國有300萬電話需要靠人工電話交換連接。

印刷電路板也是隨著電子連接系統發展而來的,以解決電報/電話系統的連接問題。初期,金屬條或金屬棒用于連接安裝在木制底座上的大型電子元件。隨著時間的推移,金屬條被螺絲端子和可擰入其中的電纜所取代,這樣連接更具有靈活性,而木制底座則被金屬底板所取代。但是,隨著電報/電話業務的發展,電話交換門數越來有多,電話系統相關的電子操作也越來越復雜,這就需要更小、更緊湊的設計。

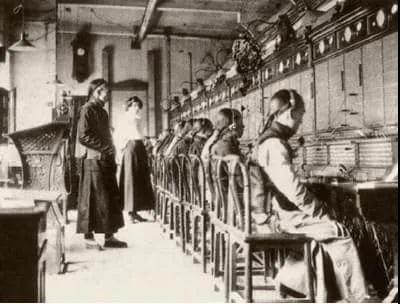

圖為1907年的漢口路14號英商華洋德律風公司的人工電話交換所

印刷電路板的搖籃期

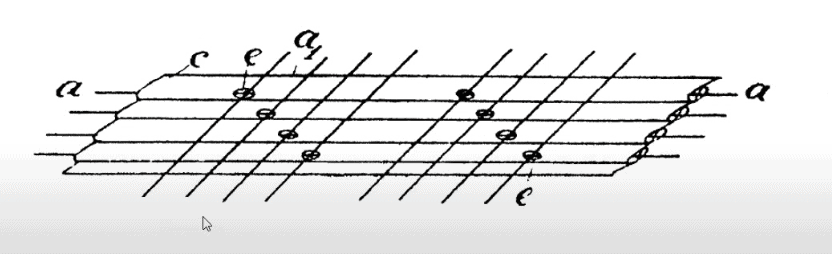

與PCB有關的發明專利最早的時間節點應該在1903年,當時一位名叫阿爾伯特·漢森(Albert Hanson)的德國著名發明家申請了一項英國專利,他首創利用“線路”的觀念應用于電話交換機系統,利用金屬箔切割成線路導體,然后線路導體上下面都粘上石蠟紙,在線路交點上設置導通孔實現不同層間的電氣互聯。這與我們現代的PCB制造方法有明顯的區別,因?yàn)楫?dāng)時苯酚樹脂還未發明,而化學蝕刻技術也還未成熟,阿爾伯特·漢森發明的方法可以說是現代PCB制造的雛形吧。

1907年,出生于比利時的美國化學家利奧·亨德里克·貝克蘭(Leo Hendrik Baekeland,1863年-1944年)改進了酚醛樹脂的生產技術,將樹脂實用化、工業化。這也為印制電路板的問世與發展,創造了必要的條件。

1920年代–早期的PCB板材幾乎無所不包,從電木(就是上邊說的酚醛樹脂,俗稱電木)和松石到普通的舊薄木板。可以在材料上鉆一些孔,然后將扁銅絲鉚接到該材料上。外形看起來可能不是很美觀,但是后來的印刷電路板的理念就從這里誕生。當時,這些電路板主要用于收音機和留聲機。

印刷電路板的發明

還記得上邊提到的赫茲嗎,1887年赫茲通過實驗證實了麥克斯韋關于電磁波的預測之后,到了1920年代,無線電已經引起了全世界的關注,而且電子管技術已經相當成熟,成熟到可以開始無線電廣播的程度了,廣播收音機將很快被引入到每個家庭,如何快速制造收音機,也在促進著線路板相關技術的演進。

1925年,美國的 Charles Ducas 在絕緣的基板上印刷出線路圖案,再以電鍍的方式,成功建立導體作配線。這時,“PCB”這個名詞就誕生了。這種方法使得制造電器變得容易。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
