綠色環保趨勢下，汽車軟硬結合板材料如何革新？
在環保意識日益增強、政策法規愈發嚴格的當下，綠色環保已成為汽車行業發展的重要方向。作為汽車電子系統關鍵部件的軟硬結合板，其材料革新勢在必行。那么，在這一趨勢下，汽車軟硬結合板材料該如何實現突破呢？??
汽車軟硬結合板材料在環保方面存在諸多挑戰。以阻燃材料為例，以往廣泛使用的含鹵素阻燃劑，如多溴聯苯（PBB）和多溴二苯醚（PBDE），雖阻燃效果良好，但在燃燒時會釋放出二噁英、苯呋喃等劇毒物質，對人體健康危害極大，同時產生大量有毒濃煙，嚴重污染環境。這與當下綠色環保理念背道而馳。歐洲、中國等國家和地區紛紛出臺嚴格法規，限制含鹵素材料在汽車領域的應用。?
為順應環保趨勢，無鹵素材料成為汽車軟硬結合板的理想選擇。無鹵素材料要求氯和溴含量分別小于 0.09% 重量比，且總量不超過 0.15%。像 TUC 的 TU883、Isola 的 DE156 等都是常見的無鹵基材。這類材料通過含磷樹脂在燃燒時分解生成偏聚磷酸，形成炭化膜，以及含磷氮化合物燃燒產生不燃性氣體來實現阻燃，避免了有毒物質的產生。同時，無鹵素材料具備良好的絕緣性、低吸水性和高熱穩定性，能滿足汽車軟硬結合板對性能的嚴苛要求。?
除了無鹵素化，可回收材料的研發與應用也是關鍵。汽車報廢后，大量的軟硬結合板若無法有效回收處理，會造成資源浪費和環境污染。因此，開發可回收的汽車軟硬結合板材料迫在眉睫。一些企業嘗試采用熱塑性材料替代傳統熱固性材料，熱塑性材料在加熱后可重新塑形，便于回收再利用。例如，某些新型熱塑性聚酰亞胺材料，不僅具有良好的柔韌性和電氣性能，而且在回收過程中，可通過特定工藝實現材料的分離與再加工，大大提高了資源利用率。?
汽車剛?cè)峤Y(jié)合板在導電材料方面，也在探索更環保的替代方案。傳統銅箔作為主要導電材料，在生產過程中能耗較高，且廢棄后回收難度較大。部分研究機構正致力于開發基于碳納米管、石墨烯等新型碳基導電材料。這些材料不僅具有優異的導電性能，而且在生產過程中相對環保，有望在未來部分替代銅箔，應用于汽車軟硬結合板。?
粘合劑作為連接軟硬結合板剛性與柔性部分的關鍵材料，其環保革新同樣不容忽視。傳統粘合劑多含有揮發性有機化合物（VOC），在生產和使用過程中會揮發到空氣中，造成污染。如今，水性粘合劑、熱熔粘合劑等環保型粘合劑逐漸興起。水性粘合劑以水為溶劑，大大減少了 VOC 的排放；熱熔粘合劑在加熱熔融狀態下實現粘結，無需溶劑，使用過程更加環保。?

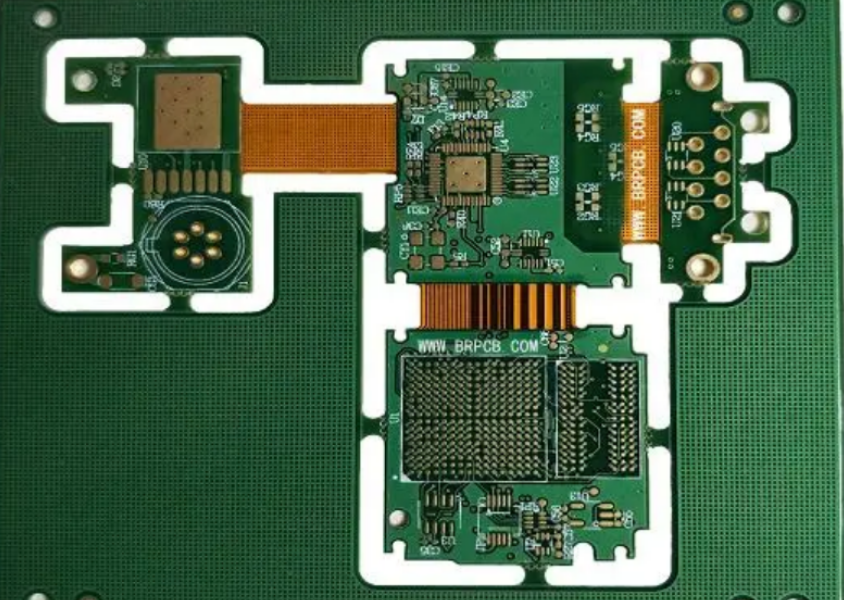

.png)
PCB廠講綠色環保趨勢正深刻影響著汽車軟硬結合板材料的發展。通過無鹵素化、可回收材料應用、導電材料創新以及粘合劑革新等多方面舉措，汽車軟硬結合板材料正朝著更環保、更高效的方向大步邁進，為汽車行業的可持續發展提供有力支撐。?
