軟硬結合板憑什么在汽車電子中備受青睞？
在汽車電子技術飛速發展的當下，汽車正從單純的交通工具向智能移動終端轉變。這一變革背后，各類電子設備在汽車中的廣泛應用功不可沒，而軟硬結合板在其中扮演著關鍵角色，備受汽車電子領域的青睞。?

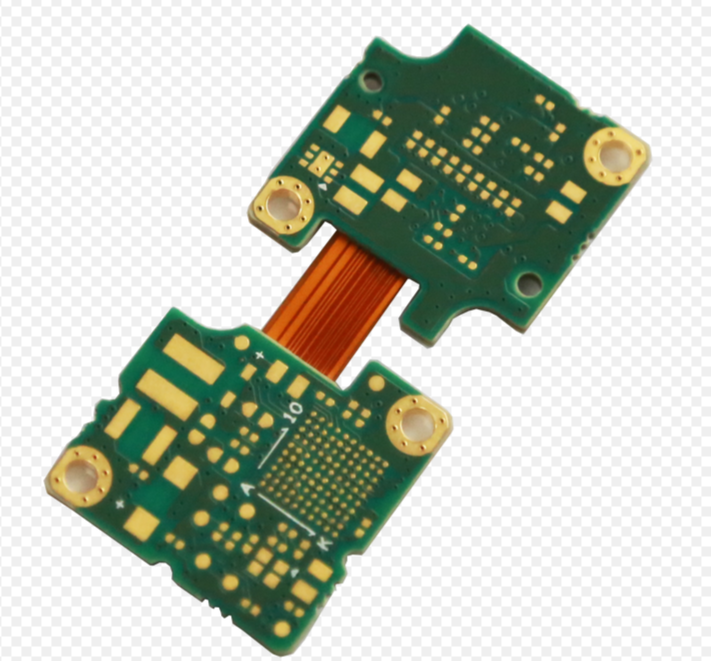

軟硬結合板從性能優勢來看，兼具剛性電路板的穩固性與柔性電路板的可彎折性，這一獨特的 “剛?cè)岵?rdquo; 特質，完美契合汽車電子復雜的使用環境。汽車內部空間緊湊，電子設備眾多，且布局復雜。軟硬結合板憑借柔性部分，能夠靈活地在狹小空間內蜿蜒布線，連接各個分散的電子組件，如傳感器、控制器等，極大地節省了空間，提升了汽車內部空間的利用率。同時，剛性部分又為關鍵電子元件提供了穩定可靠的支撐，確保在汽車行駛過程中，即便遭遇顛簸、振動等惡劣工況，電子元件也能穩固安裝，維持正常運行，有效避免了因元件松動而導致的電路故障，保障了汽車電子系統的穩定性與可靠性。?
汽車電子設備在運行過程中，會面臨高溫、高濕度以及電磁干擾等復雜的環境挑戰。
剛?cè)酨CB板在材料選擇和制造工藝上具備顯著優勢，能夠輕松應對這些難題。其采用的高性能絕緣材料，具有出色的耐高溫、耐潮濕特性，可在汽車發動機艙等高溫區域以及潮濕的車內環境中穩定工作，不會因溫度和濕度的變化而影響電氣性能。此外，通過合理的電路布局設計以及采用電磁屏蔽材料，軟硬結合板能夠有效抵御汽車內部復雜的電磁干擾，確保電子信號準確傳輸，避免信號失真或丟失，為汽車電子系統的正常運行提供了堅實保障。?
在汽車智能化、網聯化的發展趨勢下，汽車電子系統對數據傳輸速度和處理能力提出了更高要求。軟硬結合板能夠集成高密度的電路，實現復雜的電路功能，滿足汽車電子設備不斷增加的功能需求。例如，在自動駕駛系統中，需要處理來自多個傳感器的海量數據，軟硬結合板憑借其強大的電路集成能力，能夠?qū)鞲衅?、處理器、通信模塊等緊密連接，構建高效的數據傳輸與處理鏈路，保障自動駕駛系統快速、準確地做出決策，提升汽車的智能化水平。?
.png)
從汽車制造商的角度來看，軟硬結合板還具有降低生產成本和縮短生產周期的優勢。相較于將剛性電路板和柔性電路板分別設計、制造再進行組裝的方式，軟硬結合板采用一體化設計制造工藝，減少了零部件數量和組裝工序，降低了生產過程中的人力、物力成本。同時，由于減少了組裝環節，也降低了因組裝不當而產生的質量風險，提高了產品的良品率，進一步節約了成本。而且，一體化的設計制造能夠加快產品的研發和生產進度，使汽車制造商能夠更快地將新產品推向市場，滿足消費者對汽車新技術的需求。?
線路板廠講軟硬結合板憑借其獨特的性能優勢、出色的環境適應性、強大的電路集成能力以及成本和生產周期方面的優勢，在汽車電子領域展現出無可比擬的價值，這正是它備受汽車電子青睞的根本原因。隨著汽車電子技術的持續發展，軟硬結合板有望在汽車領域發揮更為重要的作用，推動汽車產業邁向新的高度。?
