普通HDI板盈利薄如紙 多層板/FPC/剛撓結合板潛力大

文章來源:PCB開門網作者:鄧靈芝 查看手機網址
掃一掃!
掃一掃!
人氣:6637發布日期:2017-08-01 11:40【

按照印刷線路板按照層數可分為單面板、雙面板、多層板、HDI板等;按照結構分類,包括剛性板、柔性線路板、軟硬結合板等。

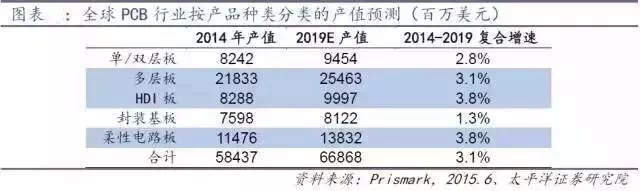

據Prismark 2015年發布的數據,全球PCB產值中占比最大的3類產品依次為多層板、柔性電路板、HDI板,其產值增速亦領先。

產值增速一定程度上反應供給端情形,但并不適合據此判斷對應產品的發展前景。我們認為,HDI最大的市場為手機市場,行業增速放緩,普通HDI產品盈利性并不樂觀。

HDI是高密度互聯(High Density Interconnector)的縮寫,HDI板是使用微盲埋孔技術的一種線路分布密度比較高的電路板。因提高pcb密度最有效的方法是減少通孔的數量,及精確設置盲孔、埋孔來實現,高密度集成(HDI)技術可以使終端產品設計更加小型化,同時滿足電子性能和效率的更高標準。

HDI目前廣泛應用于手機、數碼(攝)像機、MP3、MP4、筆記本電腦等消費電子及IC載板中,其中手機市場為最大的應用市場。

我們認為,普通HDI產品的盈利性近年并不樂觀,資本聚焦普通HDI的時代已經過去。

普通HDI供不應求的局面已過,產品價格或?qū)⒊掷m(xù)下滑需求層面,全球手機市場呈衰退趨勢,對于HDI板需求疲軟;供給層面,伴隨2009年左右智能手機滲透率迅速提升,消費電子市場爆發式增長,HDI技術出現以來漸成手機板主流,中國臺灣、日本、韓國、中國內地的PCB廠紛紛大量投資擴產HDI板應以對市場旺盛需求,且伴隨2001以來歐美手機及制作手機最多的EMS廠將制造中心轉移到中國內地,大部分HDI產能跟隨由歐洲向中國內地轉移,中國內地HDI板生產比重持續加大,成為產能重災區,形成HDI產能過剩的局面,隨著市場競爭日趨激烈,普通HDI產品價格下降趨勢明顯。

消費電子功能日益復雜,線路密度、孔密度等要求越來越高,HDI生產成本并未下降

隨著手機功能的增加,手機的電路設計復雜度亦隨之增加,加上消費者對手機輕薄短小的需求日增,手機所用線路板的技術層次不斷演進。

HDI板一般采用積層法(Build-up)制造,積層的次數越多,板件的技術檔次越高。普通的HDI板一般為1次積層,高階HDI采用2次或以上的積層技術,同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術,近年流行的任意層互聯HDI更是需要投入巨大時間及設備資金,HDI板生產成本越來越高。

綜上,在HDI板價格下滑,生產成本高企的背景下,普通HDI板的利潤薄如紙,盈利性并不樂觀,部分HDI供應商出現虧損局面,亦有一些PCB廠重新慎重考慮其HDI擴產計劃。

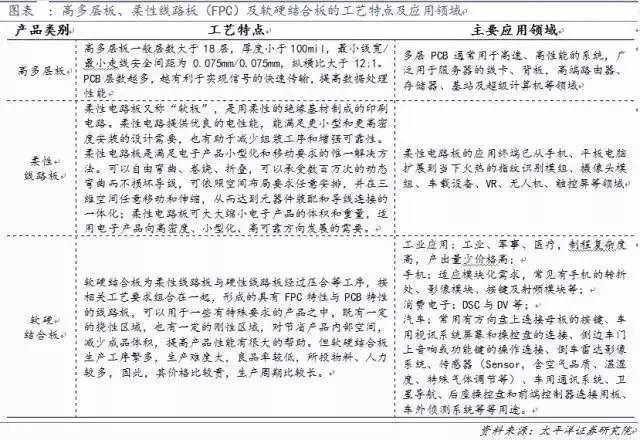

相比之下,高多層板、柔性線路板(FPC)及軟硬結合板應用領域廣,價值量高,為當下及未來幾年內PCB企業布局的重點領域,具備發展?jié)摿Α?/p>
