一文了解PCB廠鋁基板與玻纖板的三大區別!
一、什么是玻纖板

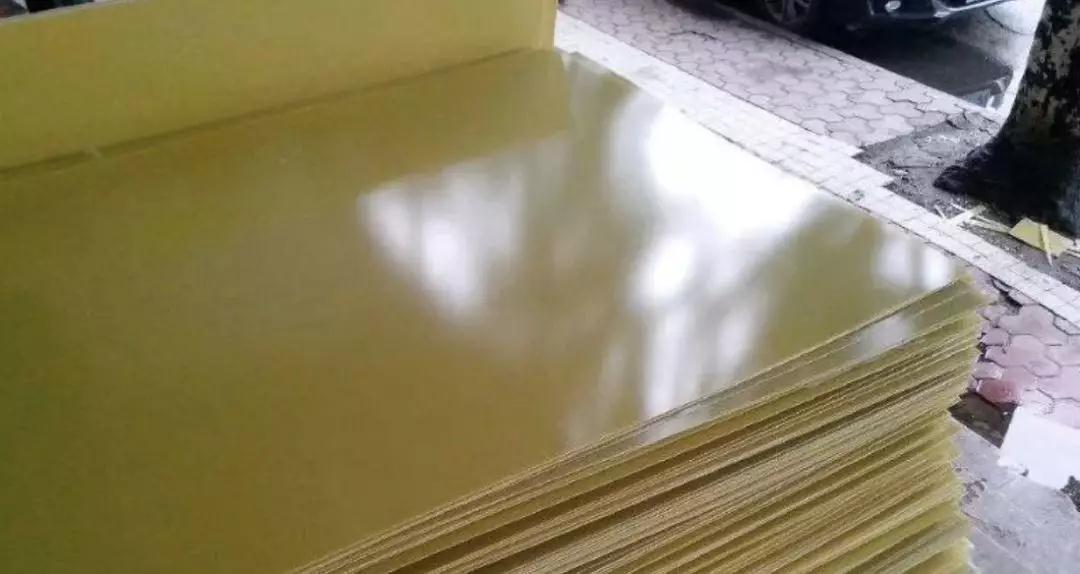

玻璃纖維板別名:玻璃纖維隔熱板、玻纖板(FR-4)、玻璃纖維合成板,由玻璃纖維材料和高耐熱性的復合材料合成,不含對人體有害石棉成份。具有較高的機械性能和介電性能,較好的耐熱性和耐潮性,有良好的加工性。用于塑膠模具、注塑模具、機械制造、成型機、鉆孔機、注塑機、電機、PCB.ICT治具、臺面研磨墊板。
玻纖板外面再包布藝、皮革等,做成美觀的墻面、吊頂裝飾,應用非常廣泛。具有吸音、隔聲、隔熱、環保、阻燃等特點。
1、玻纖板的優勢
(1) 具有很高的機械性能和阻電性能,也有很好的耐熱和耐潮性,還有良好的加工性。一般多用于塑膠模具和機械制造。
(2) 注塑模具成型通常要求:高溫料和低溫模。同機狀況下必須采用隔熱方法。保持注模低溫同時不能使注塑機溫度過高。在注模與注機之間安裝絕緣隔熱板就能滿足這一要求。縮短生產周期,提高生產率,降低能耗,改善成品質量,連續生產工藝保證了產品質量穩定,防止機器過熱,無電器故障,液壓系統無漏油。
2、玻纖板的用途
(1) 建筑行業:能做冷卻塔、建筑結構、室內設備及裝飾件、玻璃鋼平板、裝飾板、以及太陽能利用裝置等等。
(2) 化學化工行業:它能做耐腐蝕管道、耐腐蝕輸送泵以及它們的附件、還能做格柵、通風設施以及廢水和污水的處理設備等等。
(3) 汽車及鐵路交通運輸行業:能作為汽車殼體及其他部分器件,還有大型客車的車體外殼、車門、內板和儀表屏等;在公路建設部分,有路牌、隔離墩和公路護欄等等。
(4) 玻璃纖維板性能,璃纖維板,一般可用于軟包基層,外面再包上布藝、皮革等,可以做成美觀的墻面和吊頂裝飾。
(5) 具有吸音、隔聲、隔熱、環保、阻燃等優點。良好的絕緣特性,使它已經運用于雷達的外殼,同時還是良好的防腐蝕材料,現在已經在化工業方面廣泛運用。玻璃纖維板具備可塑性強的優點。
二、什么是鋁基板

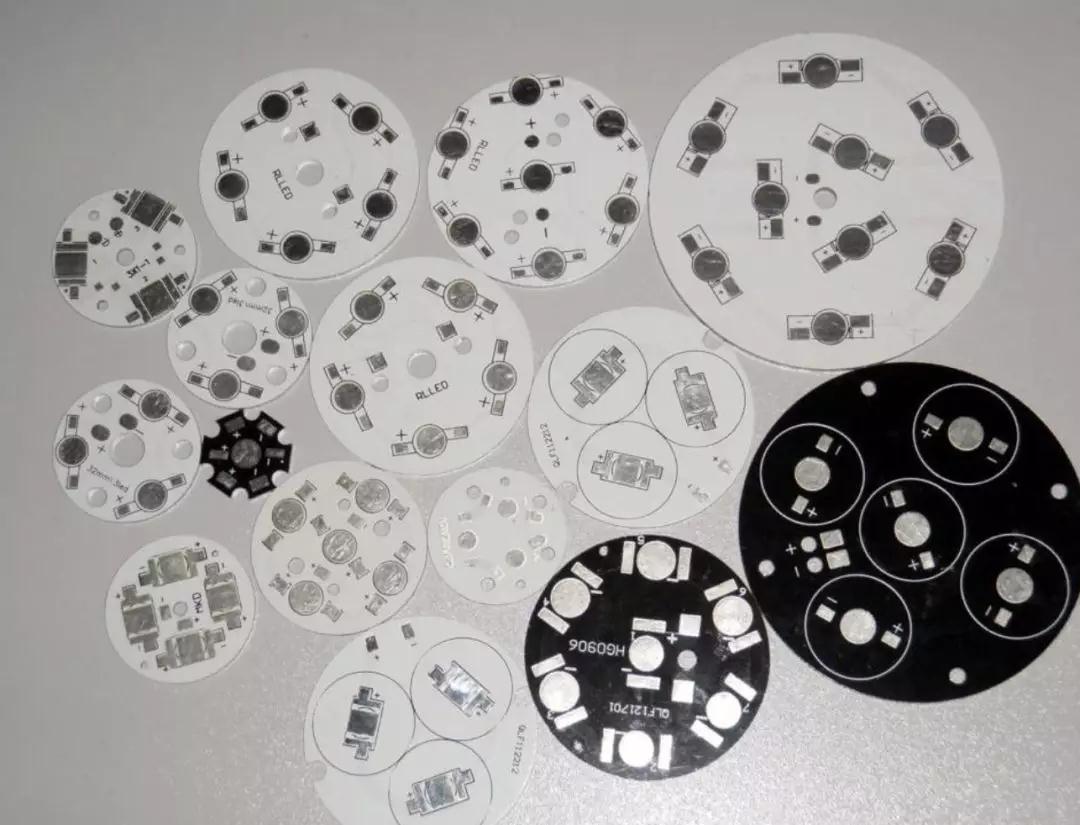

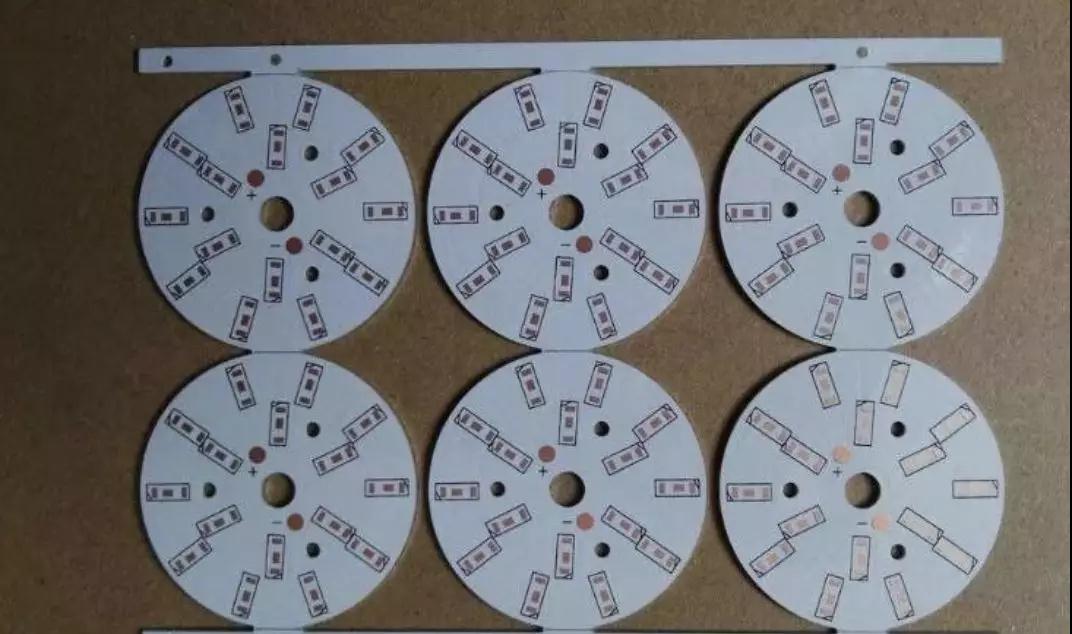

鋁基板是一種具有良好散熱功能的金屬基覆銅板,一般單面板由三層結構所組成,分別是電路層(銅箔)、絕緣層和金屬基層。用于高端使用的也有設計為雙面板,結構為電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板,可以由普通的多層板與絕緣層、鋁基貼合而成。
1、鋁基板的優勢
(1) 散熱明顯優于標準的FR-4結構。
(2) 所使用的電介質導熱性通常是常規環氧玻璃的5至10倍,且厚度僅有十分之一。
(3) 傳熱指數比傳統的剛性PCB更有效率。
(4) 可以使用比IPC推薦圖所示的更低的銅重量。
2、鋁基板的用途
(1) 音頻設備:輸入、輸出放大器、平衡放大器、音頻放大器、前置放大器、功率放大器等。
(2) 電源設備:開關調節器、DC/AC轉換器、SW調整器等。
(3) 通訊電子設備:高頻增幅器、濾波電器、發報電路。
(4) 辦公自動化設備:電動機驅動器等。
(5) 汽車:電子調節器、點火器、電源控制器等。
(6) 計算機:CPU板、軟盤驅動器、電源裝置等。
(7) 功率模塊:換流器、固體繼電器、整流電橋等。
鋁基板的用途廣泛,一般音頻設備、電源設備、通訊電子設備、辦公自動化設備、汽車、計算機、功率模塊中都有鋁基板的存在。
3、鋁基板的設計
主要技術要求有:
尺寸要求,包括板面尺寸和偏差、厚度及偏差、垂直度和翹曲度;外觀,包括裂紋、劃痕、毛刺和分層、鋁氧化膜等要求;性能方面,包括剝離強度、表面電阻率、最小擊穿電壓、介電常數、燃燒性和熱阻等要求。
鋁基覆銅板的專用檢測方法:
一是介電常數及介質損耗因數測量方法,為變Q值串聯諧振法,將試樣與調諧電容串聯接入高頻電路,測量串聯回路的Q值的原理;
二是熱阻測量方法,以不同測溫點之間溫差與導熱量之比來計算。
4、鋁基板線路制作
(1) 機械加工:鋁基板鉆孔可以,但鉆后孔內孔邊不允許有任何毛刺,這會影響耐壓測試。銑外形是十分困難的。而沖外形,需要使用高級模具,模具制作很有技巧,作為鋁基板的難點之一。外形沖后,邊緣要求非常整齊,無任何毛刺,不碰傷板邊的阻焊層。通常使用操兵模,孔從線路沖,外形從鋁面沖,線路板沖制時受力是上剪下拉,等等都是技巧。沖外形后,板子翹曲度應小于0.5%。
(2) 整個生產流程不許擦花鋁基面:鋁基面經手觸摸,或經某種化學藥品都會產生表面變色、發黑,這都是絕對不可接受的,重新打磨鋁基面客戶有的也不接受,所以全流程不碰傷、不觸及鋁基面是生產鋁基板的難點之一。有的企業采用鈍化工藝,有的在熱風整平(噴錫)前后各貼上保護膜……小技巧很多,八仙過海,各顯神通。
(3) 過高壓測試:通信電源鋁基板要求100%高壓測試,有的客戶要求直流電,有的要求交流電,電壓要求1500V、1600V,時間為5秒、10秒,100%印制板作測試。板面上臟物、孔和鋁基邊緣毛刺、線路鋸齒、碰傷任何一丁點絕緣層都會導致耐高壓測試起火、漏電、擊穿。耐壓測試板子分層、起泡,均拒收。
5、鋁基板pcb制作規范
(1) 鋁基板往往應用於功率器件,功率密度大,所以銅箔比較厚。如果使用到3oz以上的銅箔,厚銅箔的蝕刻加工需要工程設計線寬補償,否則,蝕刻後線寬就會超差。
(2) 鋁基板的鋁基面在PCB廠加工過程中必須事先用保護膜給予保護,否則,一些化學藥品會浸蝕鋁基面,導致外觀受損。且保護膜極易被碰傷,造成缺口,這就要求整個PCB加工過程必須插架。
(3) 玻纖板鑼板使用的銑刀硬度比較小,而鋁基板使用的銑刀硬度大。加工過程中生產玻纖板銑刀轉速快,而生產鋁基板至少慢了三分之二。
(4) 電腦銑邊玻纖板只是使用機器本身的散熱系統散熱就可以了,但是加工鋁基板就必須另外的針對鑼頭加酒精散熱。
三、玻纖板和鋁基板的三大區別
1、價格方面
玻纖板和鋁基板在價格方面的對比,玻纖板價格明顯會便宜很多。
2、工藝方面
在玻纖板按照材料和制作工藝的不同可分為雙面銅箔玻纖板、穿孔銅箔玻纖板和單面銅箔玻纖板三種,當然不同的材料制作而成的玻纖板在價格上也會不一樣。
3、性能方面
由于鋁基板具備很好的導熱性能,因此鋁基板的散熱性能比玻纖板好很多。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
