手機無線充電線路板電鍍汽泡的研究
在手機無線充電線路板經過鉆孔后,由于孔壁仍是絕緣的,不能實現層與層之間的相互導通。而鉆孔的目的是為了印制電路板的層間互連。想要實現層間互連,就需要對孔壁進行金屬化。
目前常用的方法為化學鍍銅法。將鉆好孔的印制電路板進行孔的清洗、粗化等前處理后,置于活化液中,此時化學鍍液中的靶離子會吸附在孔壁,然后進行化學鍍銅?;瘜W(xué)鍍銅使得孔壁能夠?qū)щ?,使孔的兩端能夠?qū)崿F(xiàn)電氣互連。化學鍍銅工藝中,在孔的內部會產生氣泡,氣泡需要及時的排出才不會妨礙孔壁的金屬化,氣泡在上升過程中受到孔壁的摩擦,鍍液的壓力等,因此可以采用一些輔助裝置,輔助孔內氣泡的排出,增加孔內化學鍍銅的均勻性。
研究表明化學鍍銅的結構與形態受添加劑的影響。另外一個線路板孔金屬化的方法是采用炭黑黑孔的方式。其主要原理是通過將鉆好孔的印制電路板經過前處理,然后置于黑孔缸,在黑孔缸中,炭黑吸附在孔壁表面,使孔壁表面可以導電,然后通過電鍍的方式在黑孔孔壁電鍍上一層金屬銅。采用炭黑黑孔的方式使孔壁導通也有很多地方需要研究的,如炭黑顆粒為多大時其最容易吸附于印制電路板的孔壁,炭黑黑孔時也需要解決孔內氣泡的問題。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-
-

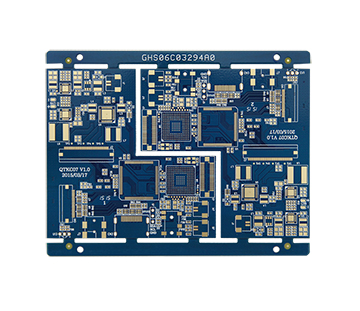

型號:GHS06C03294A0
