高密度互連板為何成為智能設備 “瘦身” 的關鍵?
在消費電子市場,智能手機、平板電腦、智能手表等智能設備正朝著更輕薄、更便攜的方向發展。而在這場 “瘦身” 革命中,高密度互連板(HDI 板)成為了不可或缺的關鍵角色。那么,高密度互連板究竟憑借哪些特性,助力智能設備實現輕薄化目標呢??

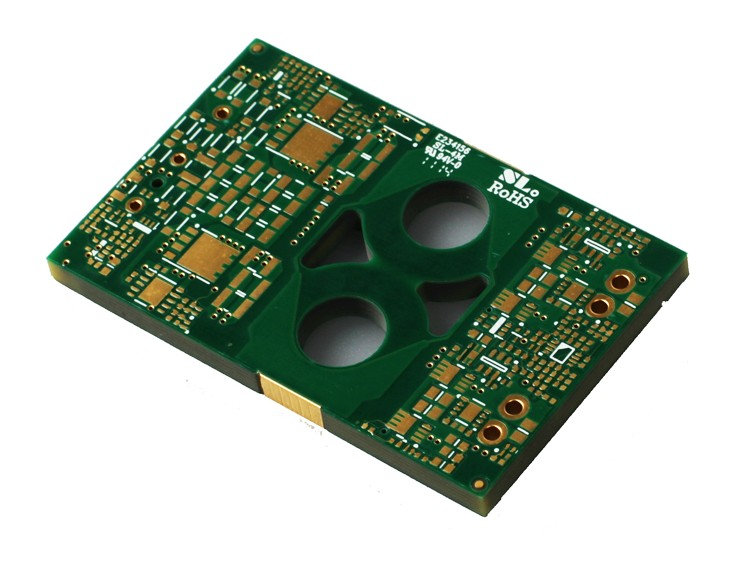

高密度互連板的高布線密度特性,是智能設備得以 “瘦身” 的核心因素之一。與傳統電路板相比,HDI 板采用更精細的線路設計和微小的通孔技術,能夠在相同面積的基板上實現更多的電路連接。通過將線路寬度和間距縮小至微米級,HDI 板可容納數量龐大的電子元件,顯著提升單位面積的電路集成度。這使得智能設備無需再依賴大面積的電路板來布置復雜電路,從而大幅縮小了設備的內部空間占用,為實現輕薄設計奠定基礎。?

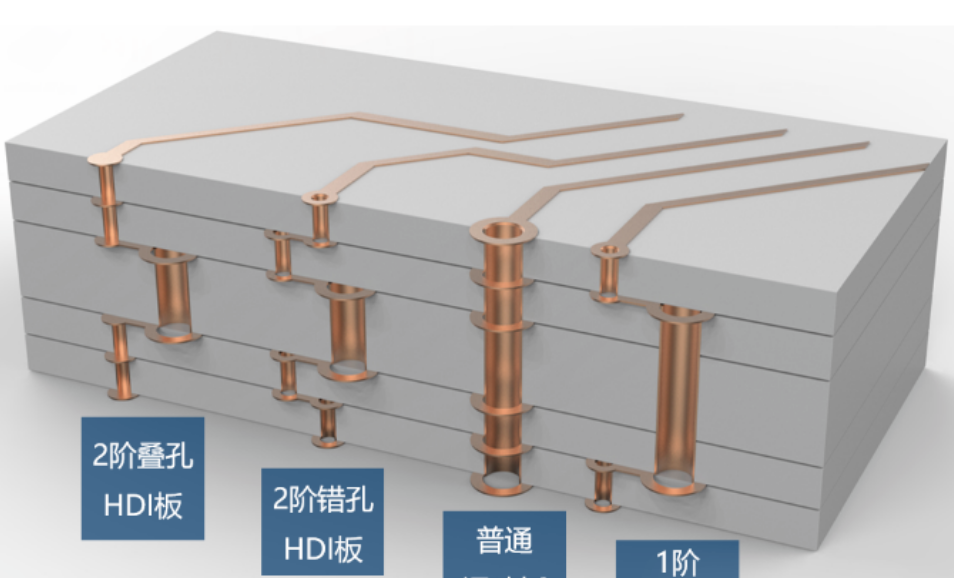

HDI 板在減少電路板層數方面,同樣表現出色。傳統多層電路板為了實現復雜的電路功能,往往需要較多的線路層來完成信號傳輸與連接。而 HDI 板憑借盲孔、埋孔等先進技術,能夠在更少的層數內完成同樣甚至更復雜的電路布局。以智能手機為例,采用 HDI 板后,電路板層數得以精簡,不僅降低了整體厚度,還減少了因多層堆疊帶來的信號干擾問題,進一步優化了設備性能。這種 “瘦身” 后的電路板,讓智能手機等設備能夠擁有更纖薄的機身,握持感和便攜性大大提升。?
HDI PCB在材料選擇和結構設計上的創新,也為智能設備減輕重量做出了貢獻?,F(xiàn)代 HDI 板通常采用輕質、高強度的基材,在保證電氣性能和機械強度的前提下,有效降低了電路板自身的重量。同時,其模塊化、集成化的設計理念,將原本分散的功能模塊整合到一塊電路板上,減少了連接器、線纜等部件的使用,進一步減輕了設備的整體重量。例如,智能手表搭載 HDI 板后,不僅能夠?qū)崿F(xiàn)更豐富的功能,還能讓設備變得更加輕盈,提升用戶的佩戴舒適度。?
隨著 5G、物聯網等技術的快速發展,智能設備對電路板的性能要求日益提高。高密度互連板憑借高布線密度、少層數設計以及輕量化等優勢,不僅滿足了智能設備輕薄化的外觀需求,更保障了設備的高性能運行。在未來,隨著技術的不斷進步,高密度互連板將持續助力智能設備在 “瘦身” 道路上不斷突破,為用戶帶來更加輕薄、便捷的使用體驗。
