軟硬結合板都有哪些應用及發展前景?

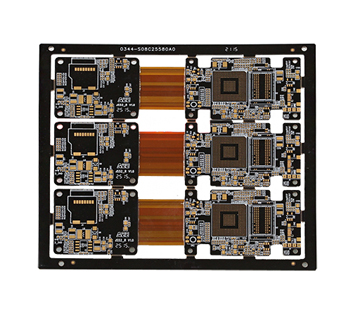

FPC與PCB的誕生與發展,催生了軟硬結合板這一新產品。軟硬結合板,就是柔性線路板與剛性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。那么,軟硬結合板都有哪些應用及發展前景?
軟硬結合板兼具硬板的穩定性與軟板可立體組裝,發展前景十分可觀。2019年全球軟硬結合板的市場規模約為16.6億美元,僅占整體電路板2.8%左右;但包括智能手機、無線耳機、無人機、汽車、AR/VR裝置等都是2019年成長率最高的產品,且在后續應用漸多的情況下,軟硬結合板仍是2020年最具成長動能的產品。預估2022年全球軟硬結合板市場值可達近23億美元,占全球電路板產值比重約3.3%。
行動裝置應用為2019年最大的軟硬板市場,約占整體軟硬結合板市場的43%,包括智能手機的相機鏡頭、熒幕訊號連接、電池模塊等應用對于軟硬結合板的需求皆大幅提升。尤其在智能手機相機鏡頭的應用,由于多鏡頭手機已成為各手機品牌的設計趨勢,因此不論是軟硬結合板需求數量的提升,或是平均單價的增加,都會增加行動裝置應用市場所占的比重。
手機鏡頭軟硬結合板發展主要因手機鏡頭的輕型化, 薄型化、高密度需求,都需要應用到軟硬結合板。另外,基于擺放位置、方向、訊號干擾、散熱以及規格設定等諸多因素考量,再加上部份鏡頭因光學變焦需求而采用潛望式結構設計,使得手機鏡頭因應日益嚴苛的空間限制,從外觀上出現了多種不同型態,在技術上對軟硬結合板的要求更加嚴苛,其應用范圍更加廣泛。
