盲埋孔線路板設計
盲埋孔線路板設計,首先你要了解多層板是怎么做出來的,理解那些孔是怎么加工的才能做盲埋孔的pcb設計？

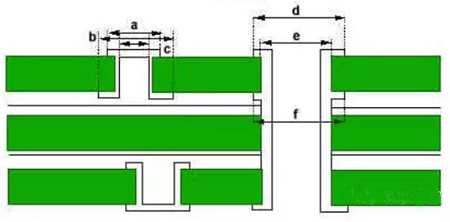

現在多層板一般是由多塊2層板壓合而成，只有通孔的板子就只要把幾塊兩層板直接壓合再打孔就可以了,很簡單(注意板子的厚度和孔徑的大小比例設計:當孔的深度超過鉆孔直徑的6倍時,就無法保證孔壁能均勻鍍銅)
有盲埋孔的就比較麻煩一點:
例如一塊8層板1-2 \ 3-4 \ 5-6 \ 7-8(這里是4塊2層板)有好幾種加工法。
首先，我們來看看一階怎么做
1)最簡單最多見的是首先把這4塊兩層板打孔(也就是盲埋孔),分別就有1-2 \ 7-8這樣兩種盲孔和\ 3-4 \ 5-6 這樣兩種埋孔,然后把這4塊兩層板一起壓合再打孔,也就有1-8的通孔了,這樣只壓合一次,生產簡單,成本比較低。
由于pcb疊層的要求不同,走線層,GND 和Power層的分布不同等等因素,第一種加工方式不能滿足設計需要,所以我們要改變一下設計和生產。
下面我們來看一下二階怎么做
2) (1-2 + 3-4)+(5-6 + 7-8) 這里首先同樣也要把這4塊兩層板打孔(也就是盲埋孔),分別就有1-2\7-8這樣兩種盲孔和\3-4\5-6 這樣兩種埋孔,然后把(1-2 + 3-4)壓合打孔,就有了1-4的盲孔了,再把(5-6 + 7-8)壓合打孔,就有了5-8的盲孔了,再把這兩塊4層板壓合打孔,就有1-8的通孔了,這樣雖然多了兩種孔,但是壓合了兩次,生產比較復雜,不良率很高,很少有工廠愿意做。
3) (1-2 + 3-4 + 5-6)+7-8或者1-2+(3-4 + 5-6 + 7-8)我就不多說了。
有些人認為我只打一個或者幾個盲埋孔,不會貴到那里去吧?但是實際上由于生產方式的完全改變,成本和打很多盲埋孔差不多。
有些人設計的盲埋孔亂七八糟的,就上面的8層例子來說,他設計了1-6和3-8的孔,你這樣設計叫工廠怎么壓合?做了1-6就做不出3-8的孔了啊。還有一些人更加過份,還設計有1-3和5-7這樣的孔,你要工廠怎么加工?用3層板和1層板壓合。相信大家看了應該會有所幫助。

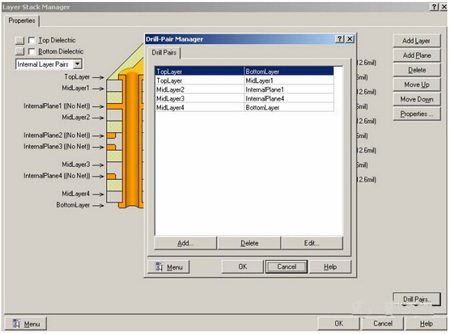

在DXP里,按O + K 后在右下角有一個Drill Pairs的按鈕,你可以在那里面設置鉆孔，這樣你走線換層的時候只要滿足這個里面的鉆孔對設置,軟件就會自動幫你加那個盲埋孔的。

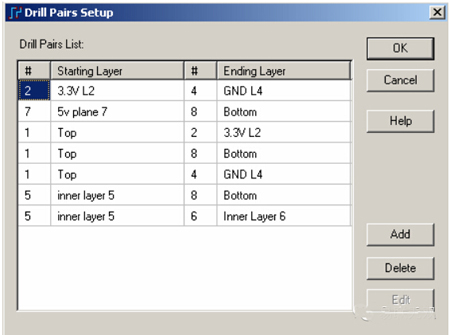

在powerpcb或者pads里, setup --> Drill Pairs...

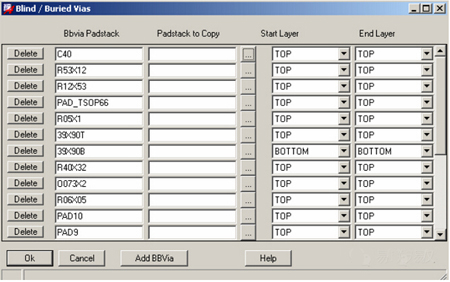

在allegro里, setup ÆVias ÆDefineB/B Via

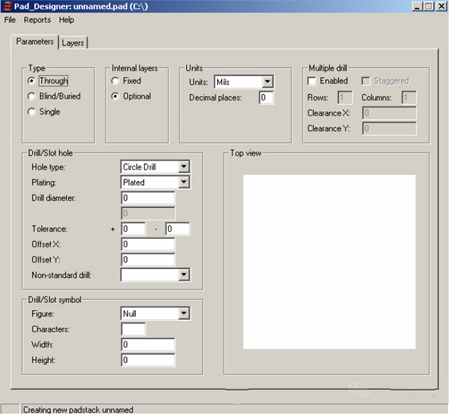

也可以在pad里做好保存,再在pcb加進去

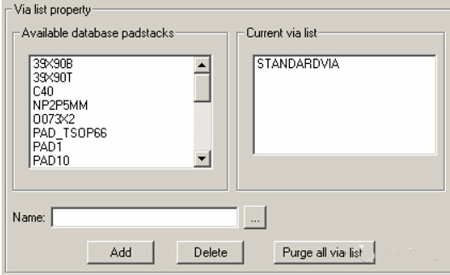

Setup ÆConstraints… ÆPhysical(lines/vias) ruleset Æset values
走線的時候再在右邊Options里添加(打開哪兩層就會自動選via的)
