手機無線充線路板之手機無線充電的優點到底有哪些?
按手機無線充線路板小編來說,說起手機無線充的優點,就必須有個參照物。手機無線充電最好的參照物就是有線充電,以有線充電為對比,手機無線充電有以下幾個優點:
①、科技感更強

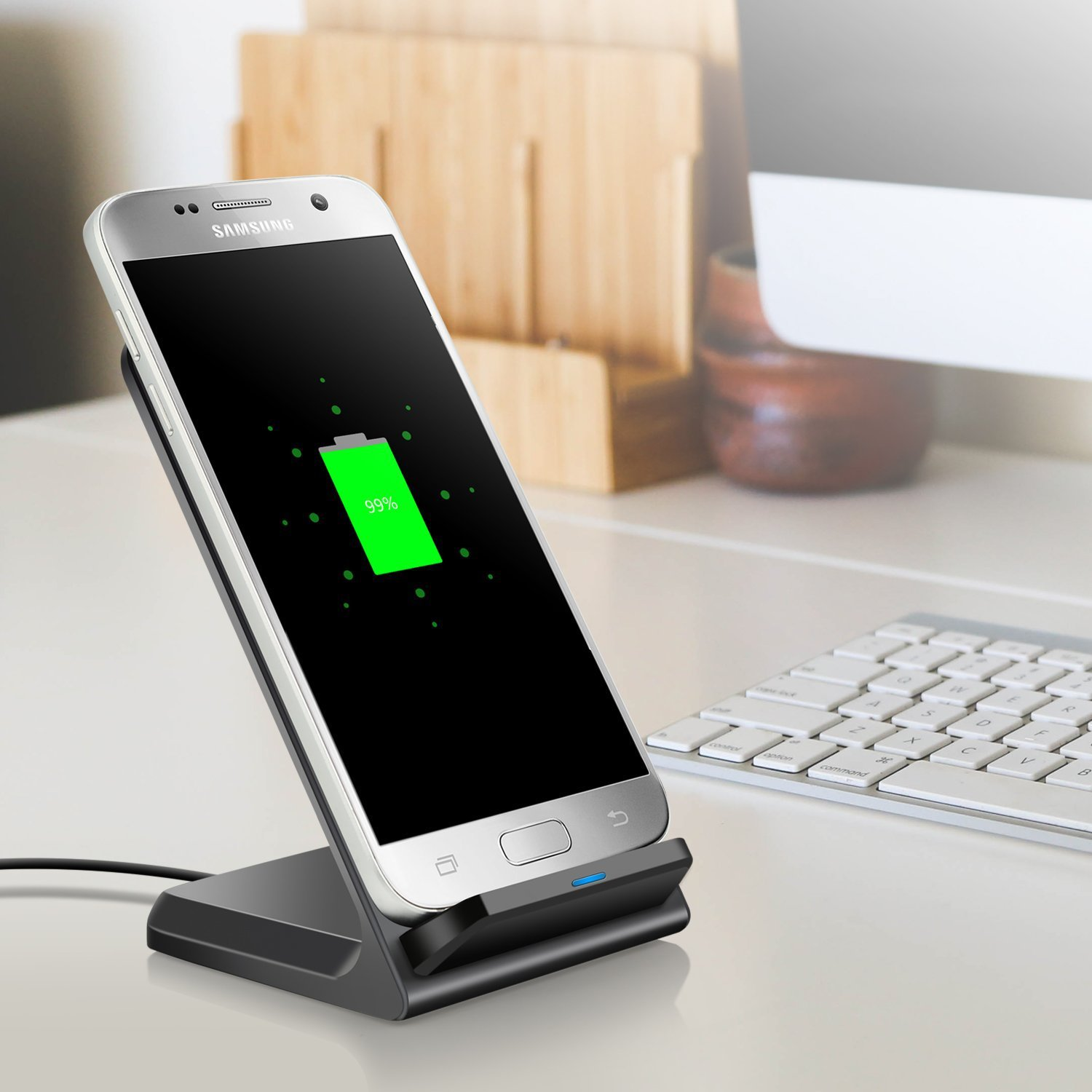

有線充電需要拖著一根長長的數據線,難看又毫無科技感可言。而無線充電只需你把手機往充電器上輕輕一靠,電流馬上就源源不斷地往手機里充。不懂技術的小白還以為在變魔術,科技感相當強。
②、使用更方便
據手機無線充線路板小編了解,市面上無線充電的手機主要是采用電磁感應原理來實現無線充電的。充電器和手機之間沒有接口。手機內置了接收線圈,充電器內置了發送線圈。它們之間通過電磁感應將電量充入手機。無論你買什么品牌的手機,只要兼容充電頭的無線充電標準,基本都能充電。而在有線充電中,安卓陣營普遍使用USB-C接口,蘋果有自己的接口。
③、接口耐久度更好
據手機無線充線路板小編了解,手機無線充電由于不需要頻繁插拔充電線,所以,手機的數據接口磨損會減少很多。同時,手機無線充電的線圈不裸露在空氣中,也可以減少充電單元的氧化腐蝕。而有線充電則經常插拔容易導致磨損,加上接口裸露,容易氧化腐蝕。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
