電路板拼版的一些小方法

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2091發布日期：2022-11-04 10:44【大中小】

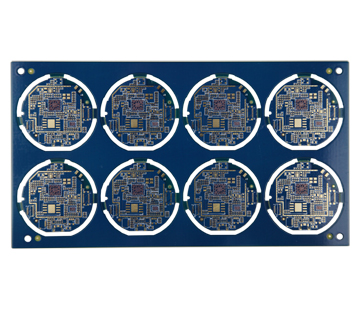

現在的科學技術的發展，推動了電路板的不斷革新，電路板拼板其實就是把幾個電路板單元板采用各種可能的連接方式組合在一起。通常情況下，硬件設計師在設計一塊電路板時，他考慮的是電氣信號和線路板上元件的排布，關注的是產品的功能問題。而對于電路板的制造及組裝方面就考慮較少。要實現電路板的制造順利，特別是SMT組裝方面，就需要特別關注電路板的拼板設計了。接下來，我們就來介紹一下電路板拼版的10個小技巧，跟著深聯電路小編一起來學習吧!

1)電路板拼板的外框(夾持邊)應采用閉環設計，確保電路板拼板固定在夾具上以后不會變形。

2)電路板拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如果需要自動點膠，電路板拼板寬度×長度≤125 mm×180 mm。

3)電路板拼板外形盡量接近正方形，推薦采用2×2、3×3……拼板;但不要拼成陰陽板。

4)小板之間的中心距控制在75mm～145mm之間。

5)設置基準定位點時，通常在定位點的周圍留出比其大1.5mm的無阻焊區。

6)拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與電路板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行。
