知識小分享：車載無線手機充電線路板
我們的日常生活越來越離不開智能手機，可是在大屏化，智能化的趨勢下，手機耗電越來越快，這讓用戶對手機充電效率和充電方式有著迫切的需求。而有著完美充電場景的汽車，與無線充電技術的完美結合將給廣大用戶帶來不一樣的體驗。
目前手機充電方法主要有兩種：一種是有線充電，也叫接觸式充電。一種是無線充電，也叫無接觸式充電，這是一種新型的充電方式。
無線充電技術簡介
原理
手機無線充電技術通過無線充電器內部的線圈產生高頻交變磁場的形式將電能傳輸給帶有線圈能量接收的手機，進而給手機電池供電，其基本結構如下圖所示：
技術方案
發射端車載電源通過轉換電路，讓發射線圈與接收線圈發生感應耦合，讓整個電路相當于一個可分離變壓器，通過線圈間的高頻電磁場對電能進行無線傳輸。然后通過手機接收端電壓轉換，并為手機電池充電。
車載手機無線充電的優勢
便捷：提供便捷實用的電源供應，放置手機即可自行充電；
效率：在單位時間充電方面，無線充電能力已達到甚至超越纜線充電水平；
兼容：手機無線充電具有廣泛的兼容性，手機無線充電標準已統一；
體驗：駕駛員不使用手機時隨手將手機放置在充電區域即可充電，體驗性極佳。
車載手機無線充電器結構

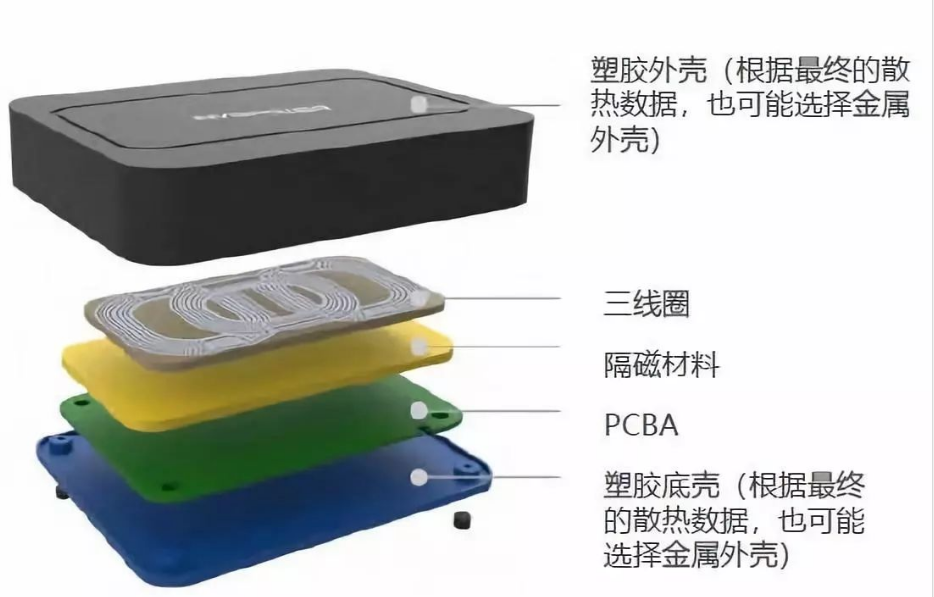

車載無線充電器主要由外殼、線圈、隔磁板、PCB電路板和底殼組成。

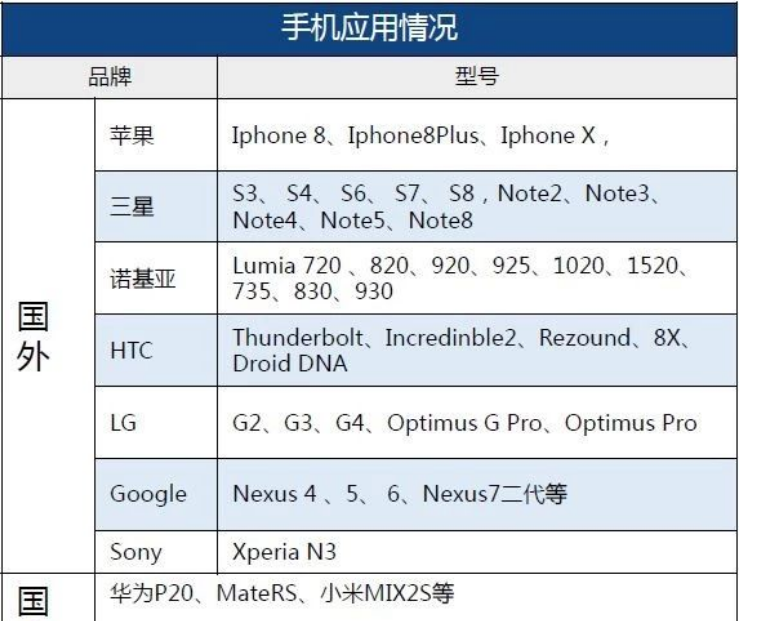

車載無線充電手機適配情況
車載無線充電標準

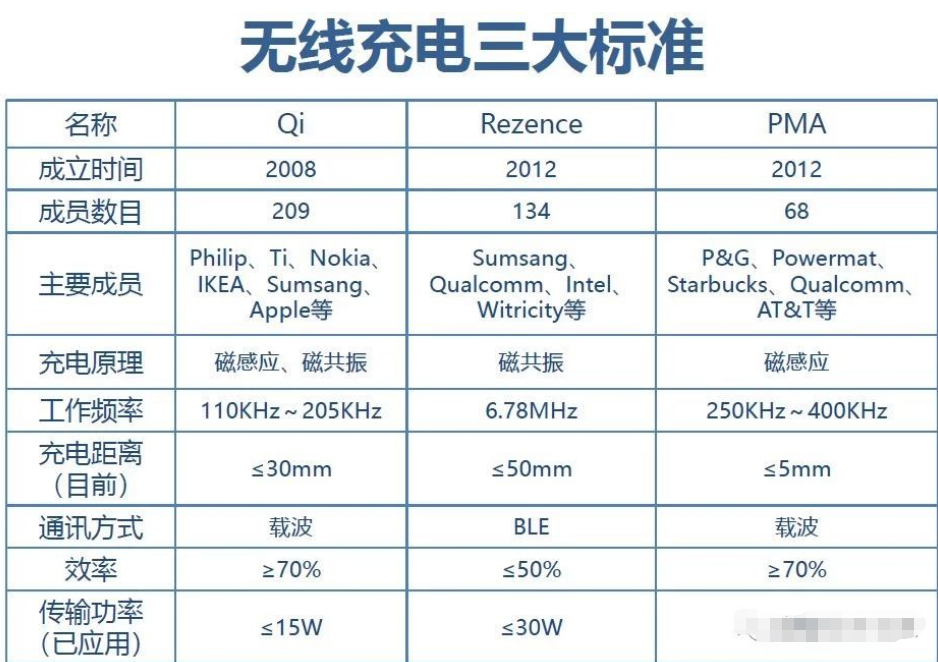

目前主流的無線充線路板標準有 Qi 標準、Rezence 標準、PMA標準；我國的國家標準制定工作也于 2015 年正式啟動。
無線充電在汽車中的應用展望
手機互聯時代，車機互動增加，隨著手機無線充電配置率不斷增加，汽車作為完美的充電場景，其配置必將跟隨手機充電方式一同進化，車載手機無線充電設備將逐漸成為汽車標配。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
