細數線路板廠在PCB設計中會遇到的八種阻抗計算模型！

文章來源：作者：梁波靜 查看手機網址
掃一掃！
掃一掃!
人氣：4580發布日期：2018-12-21 04:04【大 中 小】

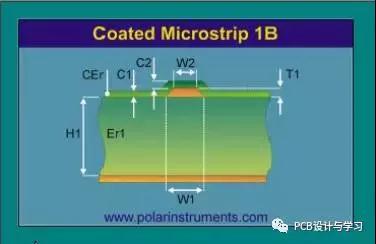

01外層單端阻抗計算模型

  H1: 介質厚度Er1: 介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度T1:成品銅厚C1:基材的阻焊厚度C2:銅皮或走線上的阻焊厚度CEr:阻焊的介電常數

  這種阻抗計算模型適用于：外層線路印阻焊后的單端阻抗計算。

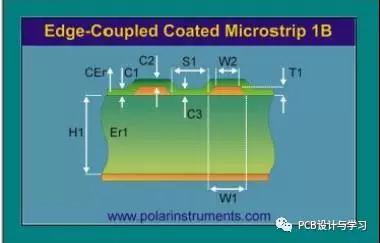

02外層差分阻抗計算模型

  H1:介質厚度Er1:介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度S1:阻抗線間距T1:成品銅厚C1:基材的阻焊厚度C2:銅皮或走線上的阻焊厚度C3:基材上面的阻焊厚度CEr:阻焊的介電常數

  這種阻抗計算模型適用于：外層線路印阻焊后的差分阻抗計算。

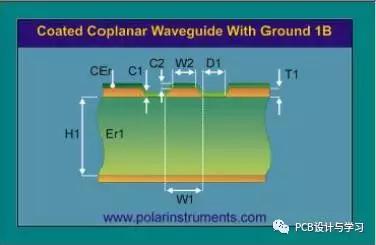

03外層單端阻抗共面計算模型

  H1:介質厚度Er1:介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度D1:阻抗線到周圍銅皮的距離T1:成品銅厚C1:基材的綠油厚度C2:銅皮或走線上的綠油厚度CEr:綠油的介電常數

  這種阻抗計算模型適用于：外層線路印阻焊后的單端共面阻抗計算。

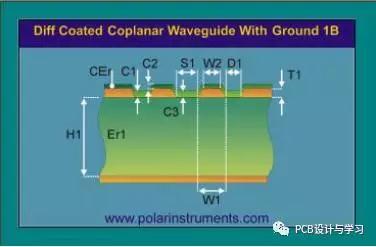

04外層差分阻抗共面計算模型

  H1:介質厚度Er1:介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度D1:阻抗線到兩邊銅皮的距離T1:成品銅厚C1:基材的綠油厚度C2:銅皮或走線上的綠油厚度C3:基材上面的綠油厚度CEr:綠油的介電常數

  這種阻抗計算模型適用于：外層線路印阻焊后的差分共面阻抗計算。

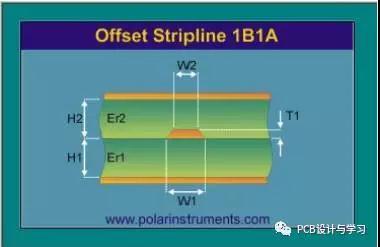

05內層單端阻抗計算模型

  H1:介質厚度Er1:介電常數H2:介質厚度Er2:介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度T1:成品銅厚

  這種阻抗計算模型適用于：內層線路單端阻抗計算。

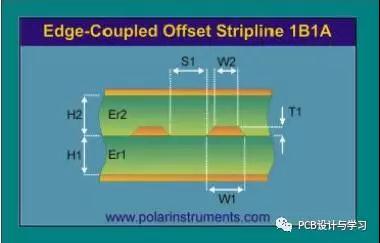

06內層差分阻抗計算模型

  H1:介質厚度Er1:介電常數H2:介質厚度Er2:介電常數W1:阻抗線底部寬度W2:阻抗線頂部寬度S1:阻抗線間距T1:成品銅厚

  這種阻抗計算模型適用于：內層線路差分阻抗計算。

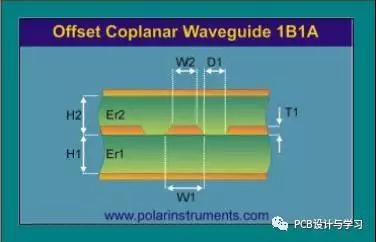

07內層單端阻抗共面計算模型

  H1：介質厚度Er1：H1 對應介質層介電常數H2：介質厚度Er2：H2 對應介質層介電常數W1: 阻抗線底部寬度W2: 阻抗線頂部寬度D1：阻抗線到周圍銅皮的距離T1：線路銅厚

  這種阻抗計算模型適用于：內層單端共面阻抗計算。

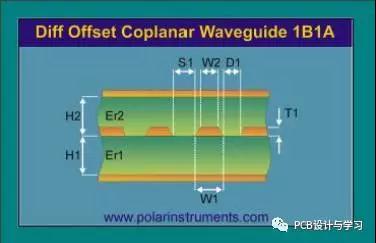

08內層差分阻抗共面計算模型

  H1：介質厚度H2：介質厚度W1:阻抗線底部寬度W2:阻抗線頂部寬度S1:阻抗線間距D1：阻抗線到周圍銅皮的距離T1：線路銅厚Er1：H1 對應介質層介電常數Er2：H2 對應介質層介電常數

  這種阻抗計算模型適用于：內層差分共面阻抗計算。

以上就線路板廠在設計中會遇到的8中阻抗計算！

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
