高速ADC PCB電路板的布局布線技巧

文章來源：百能網作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：5822發布日期：2016-11-04 09:50【大中小】

在高速模擬信號鏈設計中，印刷電路板（PCB）布局布線需要考慮許多選項，有些選項比其它選項更重要，有些選項則取決于應用。最終的答案各不相同，但在所有情況下，設計工程師都應盡量消除最佳做法的誤差，而不要過分計較布局布線的每一個細節。今天為各位推薦的這篇文章，將從裸露焊盤開始，依次講述去耦和層電容、層耦合、分離接地四部分講述。

裸露焊盤
    裸露焊盤（EPAD）有時會被忽視，但它對充分發揮信號鏈的性能以及器件充分散熱非常重要。
    裸露焊盤，ADI公司稱之為引腳0，是目前大多數器件下方的焊盤。它是一個重要的連接，芯片的所有內部接地都是通過它連接到器件下方的中心點。不知您是否注意到，目前許多轉換器和放大器中缺少接地引腳，原因就在于裸露焊盤。
    關鍵是將此引腳妥善固定（即焊接）至PCB電路板，實現牢靠的電氣和熱連接。如果此連接不牢固，就會發生混亂，換言之，設計可能無效。
　　實現最佳連接
    利用裸露焊盤實現最佳電氣和熱連接有三個步驟

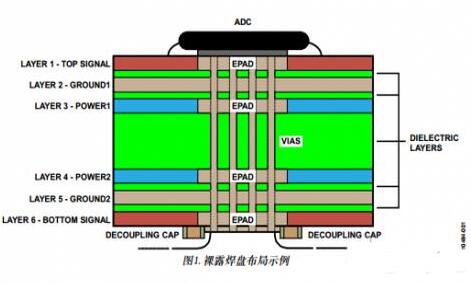

    第一、在可能的情況下，應在各PCB層上復制裸露焊盤，這樣做的目的是為了與所有接地和接地層形成密集的熱連接，從而快速散熱。此步驟與高功耗器件及具有高通道數的應用相關。在電氣方面，這將為所有接地層提供良好的等電位連接。
    甚至可以在底層復制裸露焊盤，它可以用作去耦散熱接地點和安裝底側散熱器的地方。
    第二、將裸露焊盤分割成多個相同的部分，如同棋盤。在打開的裸露焊盤上使用絲網交叉格柵，或使用阻焊層。此步驟可以確保器件與PCB電路板之間的穩固連接。在回流焊組裝過程中，無法決定焊膏如何流動并最終連接器件與PCB。連接可能存在，但分布不均?？赡苤坏玫揭粋€(gè)連接，并且連接很小，或者更糟糕，位于拐角處。將裸露焊盤分割為較小的部分可以確保各個區域都有一個連接點，實現更牢靠、均勻連接的裸露焊盤。
    第三、應當確保各部分都有過孔連接到地。各區域通常都很大，足以放置多個過孔。組裝之前，務必用焊膏或環氧樹脂填充每個過孔，這一步非常重要，可以確保裸露焊盤焊膏不會回流到這些過孔空洞中，影響正確連接。
　　去耦和層電容
    有時工程師會忽略使用去耦的目的，僅僅在電路板上分散大小不同的許多電容，使較低阻抗電源連接到地。但問題依舊：需要多少電容？許多相關文獻表明，必須使用大小不同的許多電容來降低功率傳輸系統（PDS）的阻抗，但這并不完全正確。相反，僅需選擇正確大小和正確種類的電容就能降低PDS阻抗。
　　層耦合
    一些布局不可避免地具有重疊電路層。有些情況下，可能是敏感模擬層（例如電源、接地或信號），下方的一層是高噪聲數字層。
    這常常被忽略，因?yàn)楦咴肼晫邮窃诹硪粚?mdash;—在敏感的模擬層下方。然而，一個簡單的實驗就可以證明事實并非如此。以某一層面為例，在任一層注入信號。接著連接另一層，將該相鄰層交叉耦合至頻譜分析儀。
　　分離接地
    模擬信號鏈設計人員最常提出的問題是：使用ADC時是否應將接地層分為AGND和DGND接地層？簡單回答是：視情況而定。詳細回答則是：通常不分離。為什么不呢？因?yàn)樵诖蠖鄶?shù)情況下，盲目分離接地層只會增加返回路徑的電感，它所帶來的壞處大于好處。
