你想知道電路板廠是干啥的,看這里!
本文主要介紹電路板廠的作用和相關知識,包括電路板加工流程、電路板加工廠的工作流程、電路板加工廠的設備和技術、電路板加工廠的市場和趨勢。通過對這些內容的探討,大家可以更加深入地了解電路板廠的相關知識和行業動態。
電路板加工流程
電路板加工流程包括設計、制版、下料、鉆孔、鍍銅、切割、壓裝、檢驗等步驟。設計和制版是電路板加工的前期準備工作,下料和鉆孔是電路板加工的核心工序,而鍍銅、切割、壓裝以及檢驗則是電路板加工的后續環節。
電路板廠的工作流程
電路板加工廠的工作流程包括接單、制作樣板、確認設計、批量生產、檢驗包裝和發貨等環節。在進行電路板加工的每個環節中,電路板加工廠都需要嚴格遵守相關技術要求和質量標準,確保制造出的電路板符合客戶的要求和行業標準。

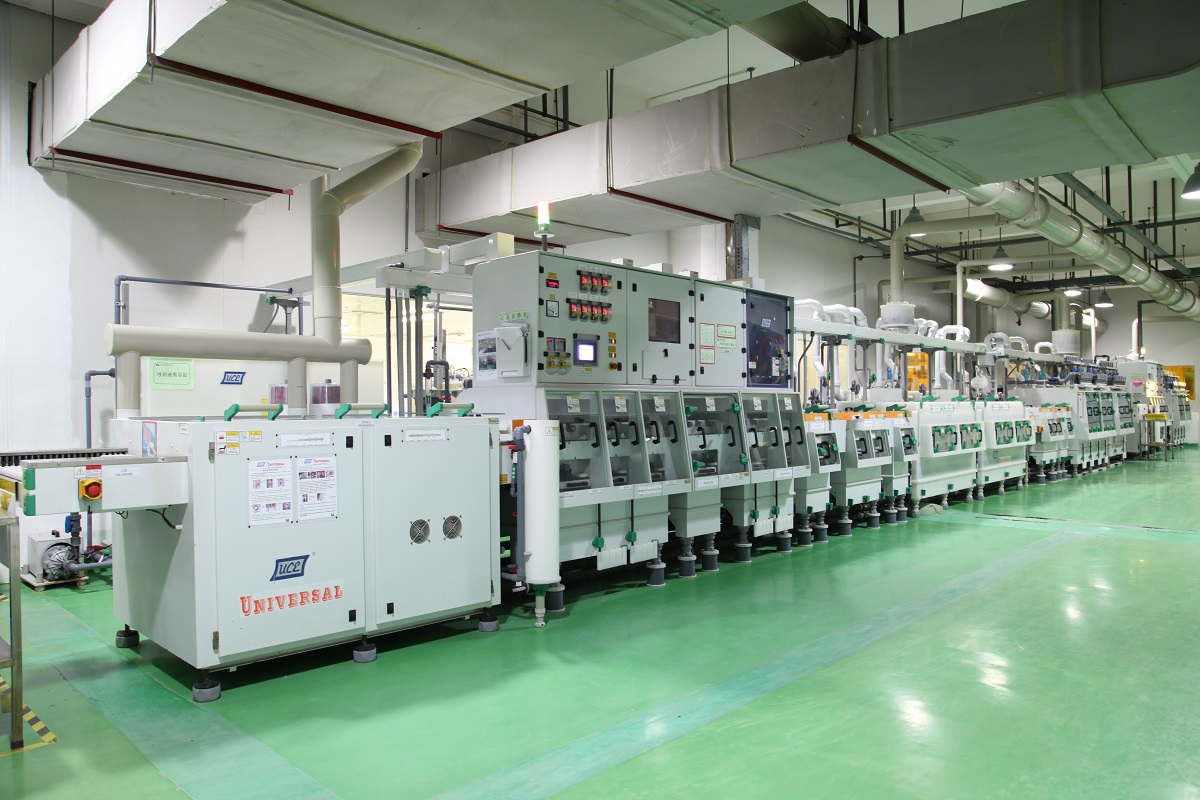

電路板廠的設備和技術
電路板加工廠需要使用多種工藝和設備,包括CNC銑床、蝕圖機、噴鍍線、冷卻機、UV固化機、自動化設備等。此外,電路板加工廠還需要有一定的技術實力和質量保障能力,確保生產出的電路板能夠穩定運行和滿足客戶的需求。
電路板廠的市場和趨勢
電路板加工廠的市場主要包括通信、計算機、消費電器、汽車電子、醫療電子等行業。隨著物聯網、5G通信、人工智能等技術的不斷發展,電路板加工行業的市場空間和需求將更加廣闊。同時,電路板加工廠還面臨著技術升級、環保壓力、國際競爭等挑戰和機遇。
PCB廠是一個非常重要的制造企業,其生產的電路板是現代電子設備中必不可少的組成部分。通過研究電路板加工流程、電路板加工廠的工作流程、電路板加工廠的設備和技術以及市場和趨勢等方面的知識,可以更好地了解電路板加工廠的作用和作業流程,并為相關企業和從業人員提供參考和指導。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
