在線測試儀的功能及在電路板維修中的應用

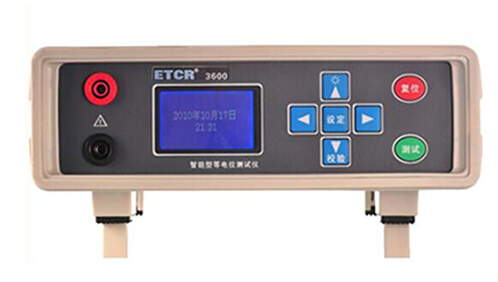

在線測試儀,顧名思義,就是一款測試和維修PCBA板的工具。它可以完成對所有的中小型數字集成電路、存儲器還有一些大規模集成電路芯片的在線和離線功能測試。還可以對PCB板上任意一點進行V-I曲線的測試等。
在線測試儀的主要功能
1、功能測試
功能測試簡寫為ICFT,是在線測試儀利用后驅動原理來驅動電路,最后進行比較分析,得出結果。后驅動原理就是讓電路根據測試者的意圖變化,強迫其輸入端的電平變高或變低,以使被測門與周?chē)娐?ldquo;隔離”開來,看其輸出與輸入是否滿足規定的邏輯關系,從而完成電路芯片的邏輯功能測試。
2、曲線測試
曲線測試指的就是VI曲線測試。它可以通過比較形式來判斷故障點。先對一塊工作正常的PCB板上兩個結點進行測試,得到電壓(V)——電流(I)關系曲線,并保存測試結果,作為將來比較操作中的標準。當遇到同類型PCB板發生故障時,便可用在線測試儀對該故障板的任意兩結點進行VI測試,同時調出正常PCB板相應兩結點間的VI曲線進行比較,若比較結果超出了正常范圍,則此兩結點間應是故障點之一。
3、存儲器測試
對隨機讀/寫存儲器(RAM),采用寫入/讀出的辦法進行測試,即先向存儲單元寫入一數據,然后再讀出,看兩者數據是否相同,若不同,則該存儲器出現了故障。對只讀存儲器(ROM),先將其存儲單元的內容讀出來,存于計算機中。日后同故障電路板上相應存儲器中讀出的內容相比較,相同則說明沒問題。
4、狀態測試
通過測試器件各管腳的電平狀態,并與好的器件進行比較來判別。
5、自定義測試
在線測試儀還提供了一個數字電路功能測試平臺,用戶可自己定義被測器件輸入管腳的激勵,描述輸出對于輸入的邏輯關系。若符合邏輯關系,則器件沒有問題。
在線測試儀在維修PCBA板中的應用
1、維修前的準備工作
若PCB板上元器件無標號,則應畫出PCB元件位置圖,并在圖上標出編號,測試時,以此標號進行識別。
建立比較庫。這是使用在線測試儀進行PCB板維修前的重要工作。所謂建庫,是指通過對正常PCB板的測試,將板上元器件管腳狀態、VI曲線波形、只讀存儲器內的數據等測試結果存檔,以便維修時調出與故障板進行比較分析。
2、維修步驟
第1步:目視檢查。當一塊PCB板需要維修時,應問明出現的故障現象,并仔細觀察板上是否有燒焦、保險絲熔斷、插件松動或連線斷開等明顯故障。
第2步:測電源。用萬用表檢查PCB板上元器件工作電源是否有短路。
第3步:離線測試。取下板上可插拔器件并進行離線測試。
第4步:在線測試。對板上其他元器件進行測試,確定故障點。
第5步:試運行。當故障點確定并排除后,還必須聯機試運行,驗證故障是否完全排除。若仍不能正常工作,還須按上述步驟重新查找故障。
第6步:整理記錄。在測試過程中(包括建比較庫),應邊測試邊做好記錄,特別是有可疑的地方,更應詳細記錄測試時觀察到的現象。最后對記錄進行分類整理并保存,以便日后遇到同類型模板或相似故障現象時可作為參考。
維修中的注意事項
1、測試前,用萬用表檢查板上元器件工作電源是否短路,若有,應先排除。
2、加電測試時,用手摸元器件表面,檢查是否有過熱元器件,若有,應先排除或?qū)⑦^(guò)熱器件摘除。
3、若板上有振蕩器,先摘除或?qū)⑵涠搪?,使其停止工作。防止測試過程中產生脈沖,影響測試結果。
4、檢查電路板上是否有電池供電的存儲器,若有,應問清有關人員其內部數據是否有用。若有用,則不可測試,否則可能修改其數據或?qū)е聰?shù)據丟失。
5、由于同一型號的元器件其特性多少存在一定差異,在VI曲線比較測試時,同一型號的每塊板對應結點曲線也就不盡相同。一般當兩曲線差異較大時,才認為該處可能是故障點之一。
6、VI曲線測試時,其電壓——電流曲線通常以板上電源地作為參考點。但一些板上的元器件或接口與電源地之間阻值很大或是斷開,這時可自定義一個電路結點作為參考點。
7、在線功能測試時,出現“有非法電源或地腳”時有兩種可能:①測試夾未夾好被測器件,造成接觸不良。②該器件確有其他引腳(器件本身工作電源及地腳除外)接電源或地,解決的辦法是暫時將這些引腳與電源或地?cái)嚅_(kāi),再測試。
