線路板廠之無線充電速度太慢？這個系統能夠解決
話說現在無線充電技術，已經成為智能手機一大最好的賣點了，但就目前的發展程度來看，還是不那么成熟。撇開充電速度不說，特定的設備充特定的手機，總覺得和隨身帶了個充電寶沒差。下面線路板廠小編想和大家分享一款名為Fli Charge無線充電新系統。
Fli Charge與其它無線充電裝置最大的區別就是使用了導電技術而非感應技術。這就意味著Fli Charge更有效率，可以為設備更快速的充電。甚至不用將設備放到充電底座上也可以，只要在它周圍。

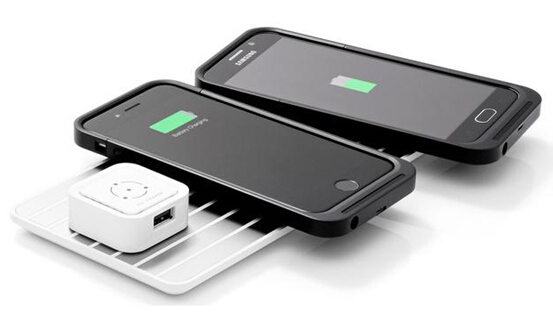

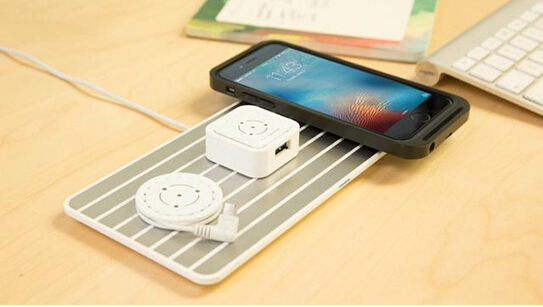

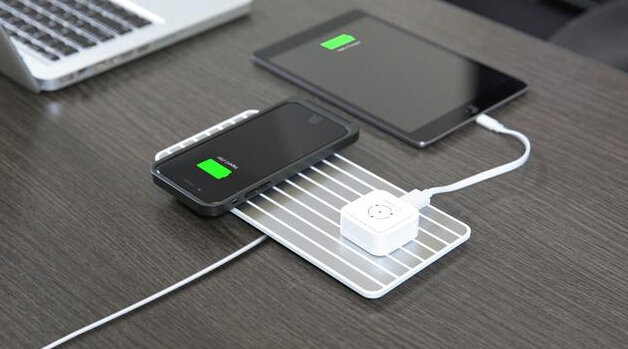

Fli Charge其實是一個系列的產品，首先包括了一個智能手機殼確保普通的智能手機也能使用這套系統，然后就是兩個充電中轉裝置，可以兼容各種類型的電子設備。包括Flicube配備了普通的microUSB接口，而另外Flicoin則兼容蘋果的Lightning接口。
最后Fliway充電底座可以提供40w的充電功率，最高可以同時為八臺設備充電，不過當然同時充電的設備越多，充電消費也會隨著降低。使用Fli Charge不用考慮是Qi還是PMA系統，但是未來還需要更多的廠商能夠加入。
解決了充電速度這個問題，同時也不光是配套的手機才能使用，線路板廠小編覺得這款無線充電裝置還是有很大提升的，期待未來更完美的無線充電技術！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
