指紋識別軟硬結合板之iPhone指紋識別失靈咋辦?
最近FBI讓一名犯罪嫌疑人用指紋解鎖涉案iPhone,然而,在試過10根手指之后, 仍然沒有解開,不知道是抓錯了人還是抓錯了手機~
其實,生活中不少寶寶都遇到過iPhone指紋識別不靈的問題。來來來,指紋識別軟硬結合板小編教你讓指紋識別響應速度飛起來!
1、多次錄入指紋信息

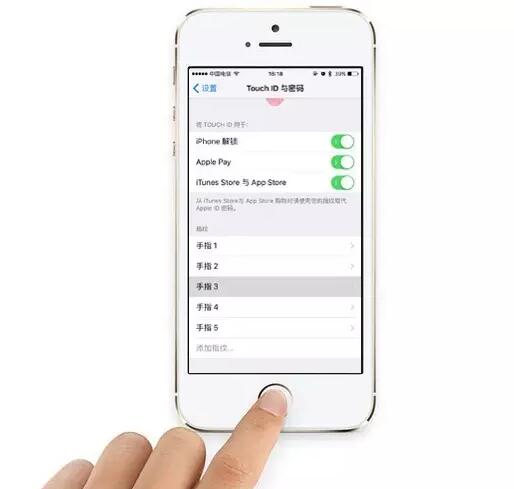

進入『設置』--『Touch ID與密碼』,用已添加指紋識別手指觸摸Home鍵,對應的指紋底色會變灰,此時Touch ID正在記錄指紋信息。調整手指位置和角度,讓更多指紋信息錄入。反復多次,指紋識別會更靈敏。
2、錄入多個手指信息
Touch ID最多可以錄入5個手指的指紋,如果某個手指的指紋不太明顯或者不容易識別,可以多錄入幾個,增加識別率。
3、擦拭Home鍵污染物
Home鍵傳感器污漬,對指紋識別也是有很大影響的,可以選用干凈的布或者紙巾擦拭。另外,如果手機貼膜妨礙手指觸摸Home鍵及外層的鋼圈,也會影響識別效果。
4、保持手指和屏幕的干燥

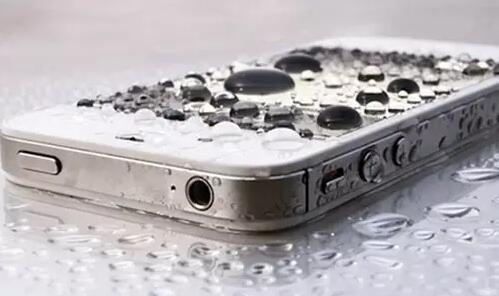

Home鍵傳感器通過手指靜電和熱量進行識別識別,手上有汗?jié)n或者手機上有水,都會影響識別的準確性和穩定性。因此要確保手和屏幕都處于干燥狀態。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
