設計指紋識別軟硬結合板時如何保證指紋識別的準確性?
設計指紋識別軟硬結合板時,可從以下幾方面保證指紋識別的準確性:
指紋識別軟硬結合板硬件設計方面

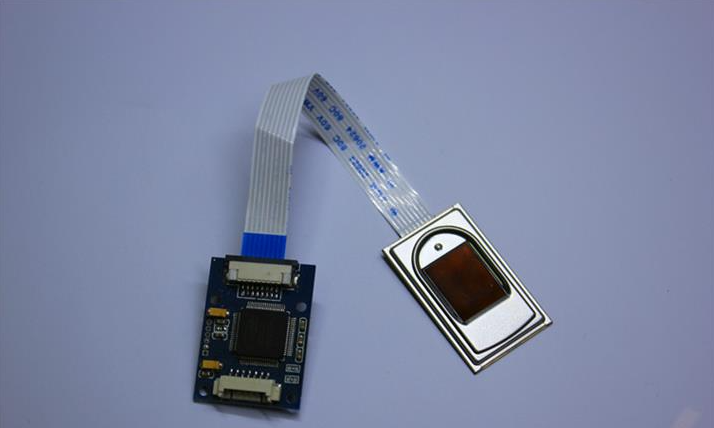

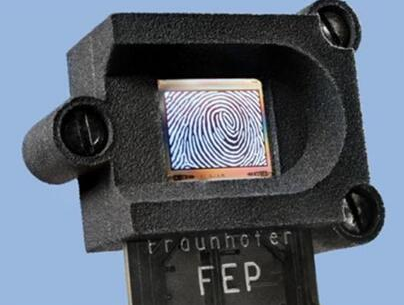

合理選擇傳感器與芯片:根據應用場景和精度要求,挑選性能優良、靈敏度高的指紋傳感器和處理芯片。例如,對于要求高精度識別的金融設備,可選用具有高分辨率、低誤識率的半導體指紋傳感器,其能夠更清晰地采集指紋圖像,為準確識別提供基礎數據。同時,匹配的處理芯片應具備強大的運算能力,能夠快速、準確地對采集到的指紋圖像進行特征提取、比對等處理
優化布線與布局:
減少電磁干擾:合理規劃電源線和信號線的走向,使電源線與信號線相互垂直,避免平行布線產生的電磁耦合干擾。如在布線時,將高頻信號線與低頻信號線分開布置,并在兩者之間設置隔離帶,可有效降低電磁干擾對指紋識別信號的影響,保證信號傳輸?shù)姆€(wěn)定性和準確性.
縮短信號傳輸路徑:盡量縮短指紋傳感器與處理芯片之間的線路長度,減少信號傳輸過程中的衰減和延遲??赏ㄟ^將相關元件布局在靠近彼此的位置,采用多層布線技術等方式,實現信號的快速、準確傳輸,提高指紋識別的實時性和準確性 。
確保電源穩定性:設計穩定可靠的電源電路,為指紋識別模塊提供干凈、穩定的電源??商砑訛V波電容、電感等元件,濾除電源中的雜波和噪聲,防止其對指紋識別電路產生干擾。例如,在電源輸入端連接大容量的電解電容器,以及在每個集成電路芯片附近布置瓷片電容,形成多級濾波電路,確保電源的穩定性,為指紋識別系統的正常運行提供保障.
指紋識別剛?cè)岚?/a>軟件設計及算法方面
指紋圖像預處理算法:采用有效的指紋圖像預處理算法,提高指紋圖像的質量。例如,通過灰度變換、濾波增強、二值化等操作,去除指紋圖像中的噪聲和模糊部分,增強指紋的紋理特征,使指紋圖像更加清晰、可辨,為后續的特征提取和比對提供高質量的圖像數據.
特征提取與匹配算法:運用先進的指紋特征提取和匹配算法,提高指紋識別的準確性和可靠性。如采用基于細節點的特征提取算法,提取指紋的端點、分叉點等細節特征,并通過精確的匹配算法對這些特征進行比對和識別。同時,可結合機器學習、深度學習等技術,對大量的指紋數據進行訓練和學習,不斷優化算法模型,提高指紋識別系統對不同指紋特征的適應性和識別能力
軟硬結合板結構設計及制造工藝方面
保證結合可靠性:在軟硬結合板的制造過程中,確保柔性線路板與剛性線路板之間的壓合牢固、可靠,無分層、氣泡等缺陷,保證信號傳輸?shù)倪B續性和穩定性。同時,要注意連接部位的設計和制造工藝,如采用可靠的焊接工藝或壓接技術,確保指紋傳感器、芯片等元件與線路板之間的電氣連接良好,避免因連接不良導致的信號丟失或干擾,影響指紋識別的準確性。
考慮環境適應性:在設計時充分考慮產品的使用環境,采取相應的防護措施,提高指紋識別系統的環境適應性。例如,對于在戶外或惡劣環境下使用的設備,可對指紋識別模塊進行防水、防塵、防潮等處理,防止外界因素對指紋識別性能的影響。同時,要考慮溫度變化對指紋識別的影響,在低溫環境下,可通過加熱元件或優化算法等方式,提高指紋識別模塊的靈敏度和準確性.
