汽車攝像頭線路板之記住這7個技巧,輕松搞定PCB維修(下)

文章來源:作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:4553發布日期:2020-07-13 02:16【

  由于現代的大部分汽車攝像頭線路板是沒有官方原理圖的,并且?guī)С绦虻男酒瑧迷絹碓蕉?,工程師必將面臨各方面的挑戰,通過大量的實踐證明,面對這些挑戰,依然有方法可遁,下面將我這些年來維修的心得與廣大電路板愛好者們分享。

接上回

4.狀態法

  狀態法就是檢查各元器件正常工作的時狀態,如果某元器件工作時的狀態與正常狀態不符合,則該器件或者其受影響的部件有問題。比如我們在檢查CPU時通過會檢查晶振是否工作正常,復位信號是否正常等。與非門的各輸入輸出邏輯是否正確等來判斷器件是否正常,在使用該方法時經常會強制給輸入以激勵信號,比如用信號發生器給運放的輸入端一信號,用示波器測其輸出信號幅度及失真來判斷運放的問題。強制將邏輯門電路的輸入電平推高或者拉低,測其輸出電平是否符合該芯片的邏輯,從而判斷該芯片的好壞。

  狀態法是所有維修手段中判斷最準的一種方法,其操作難度也非一般工程師能掌握的,需要有豐富的理論知識和實踐經驗,為滿足狀態要求,工程師必須想盡一切辦法,這種方法對電路的測試是優于曲線掃描法的,無論是IC的周邊電路還是非周邊電路問題均可發現。

5.代換法

  將所有的IC都換成新的,直到修好為止?,F(xiàn)在的IC越來越便宜,74系列和4000系列的芯片便宜的不到1元/片,與其一塊塊是查問題,還不如將其全部換掉。這種方法我個人覺得是一種無奈之舉,其缺點也是顯而易見的,其效果應該低于通殺法,通殺法至少還要對器件進行判斷,長期積累下去還會對某些電路板有一些經驗,而該方法的修復率完全取決于運氣而不是努力,即使真的修復了也不知道故障出在哪里。但此方法依然有其可取之處,如果某塊PCB或者電子設備是可以當場驗證其是否正常的可以采用,我們可以一片一片的更換IC,當換到某一塊的時候故障消失,可以證明就是剛換上去的那塊壞了。如果是直插封裝的IC,建議您在拆下后馬上裝上一個IC座,畢竟那東西才幾毛錢。這種方法還有一個致命的問題就是必須保證你買回來的IC是好的,如果采購時不小心遇到了壞的IC,這時候會不但修不好,反而擴大了故障,增加了修理難度。


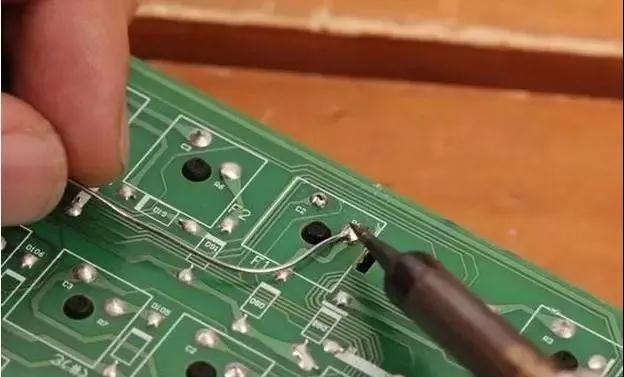

6.搭電路法

  搭電路法即動手制作一個電路,該電路在裝上被沒的集成電路后可以工作,從而驗證被測集成電路質量的方法,比如為了判斷一個555集成電路的好壞,我們可以搭一個用555電路制作的時基振蕩電路,然后將被測集成電路置于該電路中,如果該電路正常工作了,證明555是沒有問題的,反之是有故障的。

  該方法判斷可以達到100%的準確率,只是被測的集成電路型號繁多,封裝復雜,很難將所有的集成電路搭一套電路。


7.原理分析法

  該方法就是要分析一塊板的工作原理,有些板比如開關電源對于工程師來說,不需要圖紙也能知道其工作原理及細節,對于工程師來說,知道其原理圖的東西維修起來異常的簡單。然而對于一些相對復雜少見的設備,沒有現成的原理圖參考可以手工將其逆向工程,繪制出原理圖,有了該原理圖再去維修,可以說是所向披靡了。

  該方法需要工程師投入巨大的耐心和細心的工作態度才能完成,一次的努力可以永久的受益,但真正是否采用此方法取決于維修的價值和數量及做這項工作的難度來綜合考慮的。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
