軟硬結合版有望迎來新的技術突破

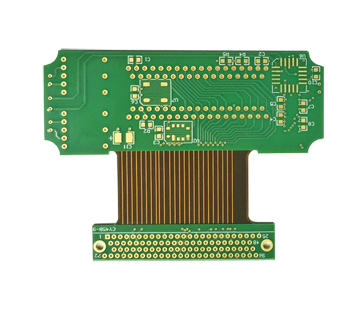

在便攜式電子產品輕薄短小特性的驅動下,軟硬結合板(rigid-flex PCB)應用日趨廣泛。加之PCB行 業的激烈競爭,因此大家都爭相發展剛撓結合PCB技術。從現實的產品發展結構趨勢來看,剛撓結合板的用處與市場是難以估計的,因?yàn)樗邆淞藙傂园宓囊?guī)則與韌性,兼顧了撓性板的靈活性及小巧,這種雙重特性注定其 日后一定會引領PCB產業的發展方向。
剛撓結合板的誕生,必將引發新一輪高科技產品的出現。為迎合消費者的需求,電子產品越來越流行重量輕,體積小,厚度薄,以及附加功能多的潮流。這些都迫使電路板的設計與制 造須進行優化與重新構造,從而導致很多產品需要?jiǎng)倱辖Y(jié)合才能發揮其電氣功能。剛性板的很多功能都是撓性板無法實現的,而撓性板的薄與輕,卻又是剛性板無法實現的。剛撓結合板的出現,就是整合了撓性板與剛性 板的優越性能,使之結為一體,可曲可撓,絕緣性能好,抗干擾性強,電流傳輸高效且穩定,從而在很大程度上滿足了電子產品的發展趨勢。
PCB產業的競爭越來越激烈,誰優先掌握了PCB發展的前沿技術,就必定占據了市場的先機。在今后很長的 一段時間里,剛撓結合技術一定會成為PCB發展的新寵,我們?cè)诹⒆悻F(xiàn)有的技術前提下,只要繼續努力,結合生 產實際情況,深入研究,就一定能夠?qū)倱辖Y(jié)合板推向批量生產階段,以實現該類型產品的技術突破地位。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
