汽車HDI:很多人寧可用手機導航,卻不用汽車導航?

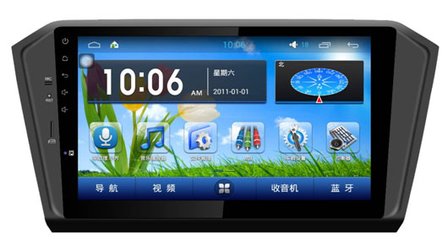

導航是我們?nèi)粘I钪薪?jīng)常用到的一個配置,無論是市內行駛,還是長途行車,導航的應用已經成為了重要的組成部分。隨著技術的發展與應用,車載導航不再是高端車型獨有的配置了,很多中端車型,甚至低端車型也紛紛配備了車載導航,讓我們告別了“盲走”時代。車載導航市場方興未艾的時候,手機導航的出現,讓我們有了另一個選擇。手機的發展促進了手機導航的發展,目前手機導航的普及讓車載導航的處境十分尷尬,那么造成這個局面的原因是什么呢?汽車HDI小編告訴你原因。
首先就是導航信息的準確性。車載導航實用的地圖包都是事先下載好的,沒有辦法及時準確的的更新地址信息。這就導致了,熟悉的地方不需要導航,需要導航的地方可能找不到的局面。而手機導航就不同了,手機導航通過4G網絡可以及時有效的更新地址信息,方便使用。
其次是路況信息的反饋。以前的司機特別喜歡聽交通廣播,就是因為廣播電臺能夠在路況信息出現變化時及時通報。車載導航因為只能指示道路,可能會加劇擁堵。手機導航通過4G鏈接網絡的第二個優勢就是能夠及時有效的反饋的路況信息,哪里修路,哪里堵車都能及時的得到通知,從而加以應對。
最后就是車載導航的成本偏高。同一款車型,配備車載導航與沒有配備車載導航的差價可能在6000-10000左右,而這個價位,可以買到一部旗艦級手機了。另外就是地圖升級的問題,車載導航需要到4S店由專人進行升級維護,并且花費不菲,而手機導航的升級,也就是會浪費一點流量,僅此而已。這個成本是車載導航落后車載導航的最重要的原因之一。
不過隨著科技的發展,互聯網汽車的出現,將車載導航的這些弊端將可能解決了。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
