電路板之激光雷達與毫米波雷達的區別 你了解多少?
說起激光雷達和毫米波雷達,相信很多人并不陌生,激光雷達是以發射激光束探測目標的位置、速度等特征量的雷達系統。

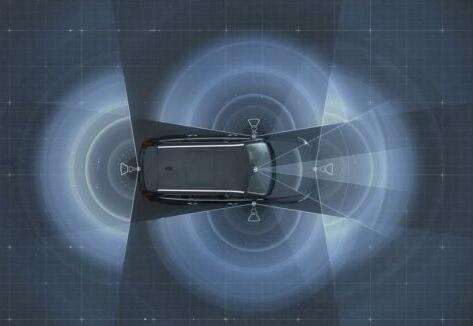

而毫米波雷達是指工作在毫米波波段探測的雷達。毫米波實質上就是電磁波。毫米波的頻段比較特殊,其頻率高于無線電,低于可見光和紅外線,頻率大致范圍是10GHz—200GHz。這是一個非常適合車載領域的頻段。
那么激光雷達與毫米波雷達究竟有什么區別呢?電路板廠小編告訴你!
工作原理
從工作原理上來講,激光雷達和毫米波雷達基本類似,都是利用回波成像來構顯被探測物體的,就相當于人類用雙眼探知而蝙蝠是依靠超聲波探知的區別。不過激光雷達發射的電磁波是一條直線,主要以光粒子發射為主要方法,而毫米波雷達發射出去的電磁波是一個錐狀的波束,這個波段的天線主要以電磁輻射為主。
探測精度
從探測精度上來講,激光雷達具有探測精度高、探測范圍廣及穩定性強等優點,在精確度方面,毫米波雷達的探測距離受到頻段損耗的直接制約(想要探測的遠,就必須使用高頻段雷達),也無法感知行人,并且對周邊所有障礙物無法進行精準的建模。這一點就大不如激光雷達。
抗干擾能力
從抗干擾能力上來講,由于激光雷達通過發射光束進行探測,受環境影響較大,光束受遮擋后就不能正常使用,因此無法在雨雪霧霾天,沙塵暴等惡劣天氣中開啟,而毫米波導引頭穿透霧、煙、灰塵的能力強,因此可以在糟糕的天氣中探測,在這一點上毫米波雷達更勝一籌?!?/p>
價格成本
從價格上來講,激光雷達比毫米波雷達在測距、識別障礙物方面更準確,但由于激光雷達獲取的數據量遠超毫米波雷達,所以需要更高性能的處理器來處理數據,成本高了,售價自然就更貴了。但激光雷達在準確性上可以得到更多的保證。
通過以上的對比,我們發現激光雷達和毫米波雷達各有優劣,誰也無法取代誰,兩者正好起到一種相輔相成,取長補短的作用。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
