PCB廠之5G來了，WiFi還有用嗎？
眾所周知，5G的網速非?？欤W(wǎng)速達到了1Gbps，是家庭寬帶的10倍。根據移動公布的5G公測資費，0.01元1GB的，50元5TB的流量，相當于無限流量了，那么還有必要拉寬帶，WiFi還有用嗎？PCB廠小編下文具體說一說。
兩種網絡的作用不同
5G網絡是運營商搭建的商用網絡，使用了商用的頻率，將無線終端連接到互聯網，通常情況下按照流量計費。
WiFi用于家庭或者企業組建無線網絡，使用了公共的無線頻段，將無線終端連接到局域網，實現文件共享、網絡共享等。
.jpg)
5G網絡的穩定性
就本質而言，5G網絡仍然是無線網絡，所連接的終端共享基站，而每個基站的容量是有限制的，如果超過了限制，所有用戶的體驗都會下降。比如目前所用的4G網絡，每個基站通常最多容納1200個用戶，超出限制，網速就會降低，因此很多人感覺現在的4G網絡越來越慢。
5G網絡的采用了毫米波技術，相比4G網絡使用了更高的頻率，意味著5G信號抗干擾能力弱、覆蓋范圍小、繞射能力差，穩定性會大打折扣。家庭光纖寬帶不存在這個問題。
WiFi 6標準

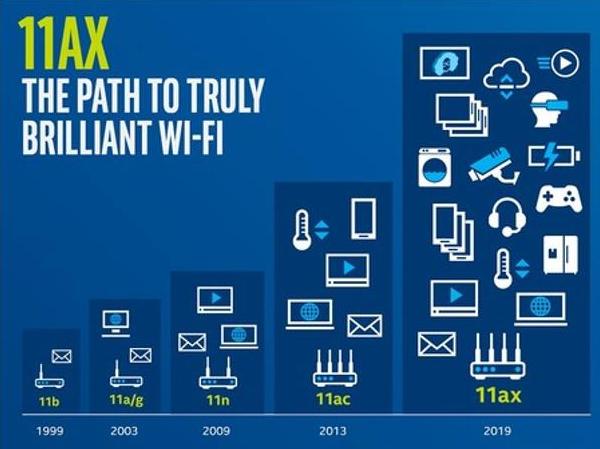

蜂窩網絡從4G發展到5G，無線WiFi同樣也在發展，目前使用的802.11ac標準的無線網絡，而下一步將普及802.11ax標準的無線網絡，正式名稱為WiFi6。
WiFi 6標準的優勢“雙高雙低”
高網速：WiFi 6的最高網速可達9.6Gbps，采用了8*8 MU-MIMO技術、1024QAM調制方式等技術。
高接入數：WiFi 6支持數十個設備同時通信，而目前使用802.11ac無線WiFi網絡同時支持4個設備同時通信（MU-MIMO 4*4）。
低時延：WiFi 6實現了同一時間段多個設備并行傳輸數據，減少了相互競爭，降低了時延。
低能耗：相比802.11ac標準的無線WiFi，終端功耗降低了30%，有利于部署基于WiFi的物聯網。
總之，5G網絡和WiFi網絡是并行發展的，并不是相互替代的關系。5G網絡實現移動終端的無線接入，WiFi用于無線終端連接局域網，實現寬帶共享、文件共享，WiFi的最新標準是WiFi 6，市面上已經出現了支持WiFi 6標準的無線路由器。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
