HDI廠的產品所需的精度和功能有什么
隨著消費者對更小，更強大的電子產品的需求不斷增長，電子設計工程師突破技術極限，HDI PCB越來越普及。 HDI，高密度互連印刷電路板的簡稱，HDI廠使用專業設備和訓練有素的技術人員的技能，可以極其精確地制造。與大多數傳統電路板不同，HDI PCB具有極細的線條，更嚴格的公差，更高的導電層數以及更小面積的焊盤集中度，以適應電路板兩側的更多（和更?。┰瑥亩鴮?shí)現單個電路板具有更高的功能和性能。

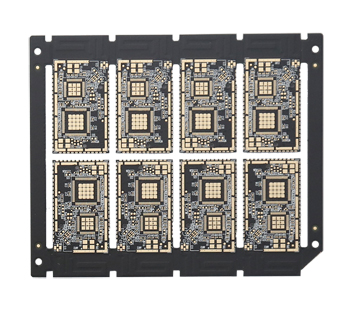

.jpg)
HDI PCB制造能力
深聯電路在深圳，贛州，珠海3個PCB，HDI廠，具備各種功能，資格，認證和專業知識，以滿足HDI PCB制造的最苛刻要求。我們廣泛的印刷電路板制造能力支持所有行業（包括醫療，汽車，通訊市場）對高級HDI PCB設計的嚴格要求。
深聯電路可制造40層板，激光鉆孔微通孔，堆疊微通孔，盲孔，掩埋通孔，焊盤內通孔，激光直接成像，順序?qū)訅海?00275“跡線/空間，精細間距低至.3mm，受控阻抗等等。
HDI PCB材料
HDI廠的PCB采用先進的層壓材料，比傳統印刷電路板中使用的材料更薄。由于HDI PCB需要更高的精度和制造精度以及整體性能，因此需要滿足特定規格的特殊材料。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號：GHS08K03479A0
階數：8層二階
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金+OSP
通訊手機HDI
-
-
型號：GHS06C03294A0
階數：6層二階
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金
通訊模塊HDI
-
-
型號：GHS04K03404A0
階數：4層一階+半孔
板材：EM825
板厚：0.6mm
尺寸：94.00*59.59mm
最小線寬：0.076mm
最小線距：0.076mm
最小孔徑：0.1mm
表面處理：沉金+OSP
5G模塊PCB
-
-
型號：HS10K21632A0
層數：10層
板材：生益 S1000-2
板厚：1.6+/-0.16mm
最小孔徑：0.102mm
最小線寬：0.102mm
表面處理：沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號：GHS04C03605A0
層數：4層一階
所用板材：EM825
板厚：1.6mm
尺寸：24mm*116mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.13mm
最小線距：0.097mm
表面處理：沉金
外形公差：+0.05/-0.15mm（板內無定位孔）
特殊要求：燈窩間距：P1.5
P2.571顯示屏HDI
-
-
型號：GHS04C03429A0
階層：4層一階
板材：EM825
板厚：1.6mm
尺寸：215.85mm*287.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.152mm
最小線距：0.152mm
表面處理：沉金
外形公差：+/-0.15mm（板內無定位孔）
特殊要求：控深鉆帽子電鍍間距：P2.571
P1.9顯示屏HDI
-
-
型號：GHM08C03113A0
階層：8層一階
板材：EM825
板厚：1.6mm
尺寸：239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm（板內無定位孔）
特殊要求:控深鉆間距：P1.9
P1.923顯示屏HDI
-
-
型號：GHM06C03444A0
階層：6層二階
板材：EM825
板厚：2.0mm
尺寸：199.85mm*299.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.127mm
最小線距：0.127mm
表面處理：沉金
外形公差：+0.15/-0.05mm（板內無定位孔）
特殊要求：控深鉆間距：P1.923
