什么情況下需要應用軟硬結合板？

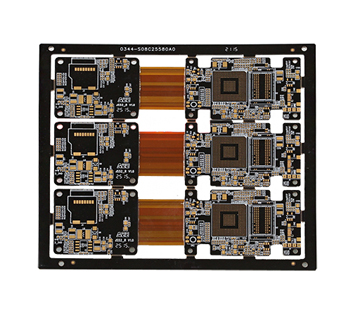

軟硬結合板，就是PCB制造中，柔性線路板與硬性線路板經過壓合等工序，按相關工藝要求組合在一起，形成具有FPC特性與PCB特性的線路板；其價格較高，但用途極為廣泛，可以針對眾多行業的應用進行量身定制。
.jpg)
那么，PCB制造中什么情況下需要應用軟硬結合板？一起來了解一下：
1、高沖擊和高振動的環境。軟硬結合板具有很高的抗沖擊性，并且可以在高應力環境中應用并確保設備性能穩定，否則會導致設備故障。
2、可靠性比成本考慮更為重要的高精度應用。如果電纜或連接器故障很危險，則最好使用更耐用的軟硬結合板。
3、高密度應用。某些組件缺少所有必需的連接器和電纜所需的表面積，這種情況下采用軟硬結合板，可以節省空間以解決此問題。
4、需要多個剛性板的應用。當組件中擠滿了四個以上的連接板時，以單個軟硬結合板替換它們可能是最佳的選擇方案，并且更具成本效益。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
