PCB廠資訊分享:電池?zé)o罪?三星Note7起火可能是曲屏設計造成的
三星召回Galaxy Note 7,這對于買了Note7而用得不暢快的人來說,無疑是個好消息。畢竟三星爆炸的新聞已經傳得沸沸揚揚了。那么,Note7手機起火,究竟是不是電池的原因呢?下面請隨PCB廠小編一起來了解一下!

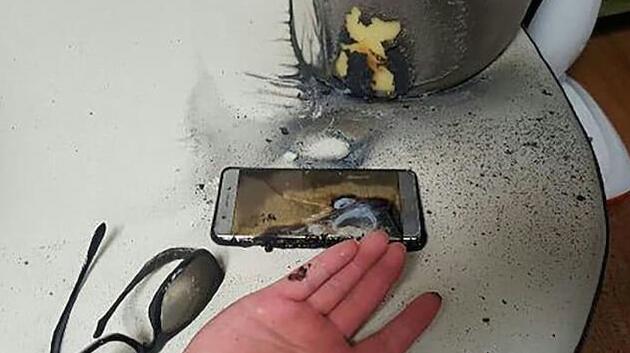

最開始時,有人認為三星子公司三星SDI(Samsung SDI)是罪魁禍?zhǔn)?,它生產的電池不安全,畢竟三星爆炸不是一回兩回了。后來三星轉用中國ATL的電池,當三星將安全的Note 7送給忠誠的用戶,結果再次起火。新的Note 7設備不只存在過熱風險,而且在過熱時沒有任何警告。韓國媒體報道稱,手機起火似乎是設計造成的。

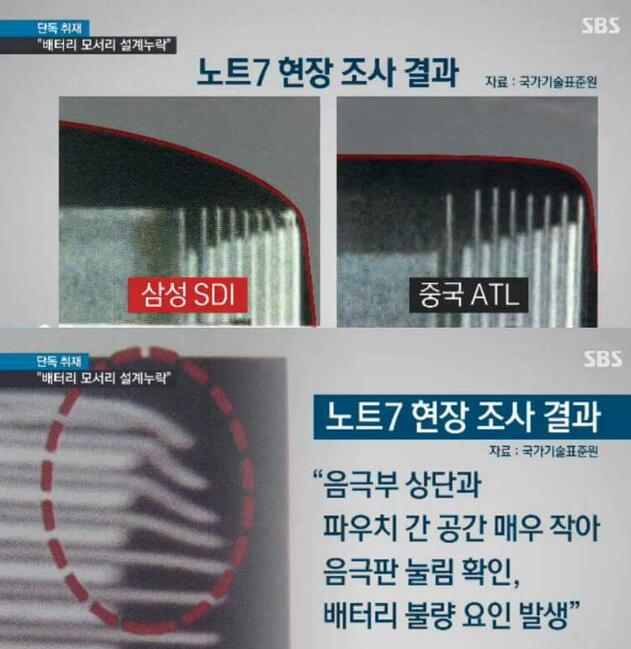

韓國SBS電視臺用顯微鏡觀察了三星SDI和中國ATL的電池,發現三星電池的隔離板離電池塊的邊緣太近了,在壓力之下電池會壓縮,結果造成正負極短路。9月時,三星曾經在報告中表示,這正是電池起火的原因。
下圖是三星SDI電池和中國ATL電池的對比,考慮到新的Note 7安裝了ATL電池,隔離板的問題應該已經解決。

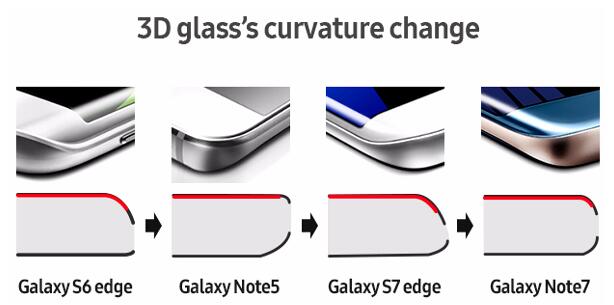

為什么新的手機還會起火呢?PCB廠小編覺得,可能是因?yàn)镚alaxy Note 7設計造成的。三星曾經為Note 7的對稱設計感到自豪,玻璃完全覆蓋了手機的前部和后部面板,雖然看起來很漂亮,但是可能會給內部電池帶來太多的壓力。

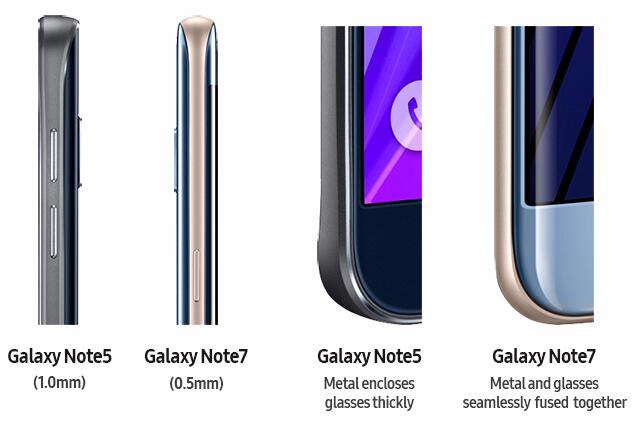

2011年推出的一代Note手機只有5.3英寸, Note 7更窄,安裝了7000系列鋁合金,這種鋁合金的硬度比Galaxy S7 Edge采用的鋁合金硬了1.3倍,正因如此,高度密封的Note 7承受了很大的壓力。加上Galaxy Note 7的密封等級達到了IP68標準,可以防水,這一標準使得手機的壓力更大。
雖然從理論上看設計可能是手機起火的真正原因,但是事實是否真的如此還需要三星來確認。Galaxy S7 Edge安裝了3600毫安電池,手機厚度只有7.7毫米。Galaxy Note 7安裝了3500毫安電池,框架厚度7.9毫米,雖然更厚一些,但是比之前的版本更窄一些,三星需要騰出空間安裝S-Pen手寫筆及其它組件。正因如此,留給電池的空間很小,一旦電池變熱,情況就會變得危險,因?yàn)樯岷芾щy。
Galaxy Note 7到底因?yàn)槭裁雌鸹??有人認為,電池應該不是原兇,可彎曲設計、充電速度過快可能才是真兇。當然,PCB廠覺得,最終事故造成的原因,還得留待三星自己來確認。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
