指紋識別軟硬結合板之指紋識別的技術有哪些?
據指紋識別軟硬結合板小編了解,指紋識別技術是目前最成熟且價格便宜的生物特征識別技術。目前來說指紋識別的技術應用最為廣泛,我們不僅在門禁、考勤系統中可以看到指紋識別技術的身影,市場上也有了更多指紋識別的應用。讓我們一起去看看吧!
門禁技術
將指紋提前錄入數據庫中,在對使用者進行指紋認定時,提取使用者的指紋,與已錄入的指紋對比、驗證,符合數據庫中指紋信息系統則執行開門操作。

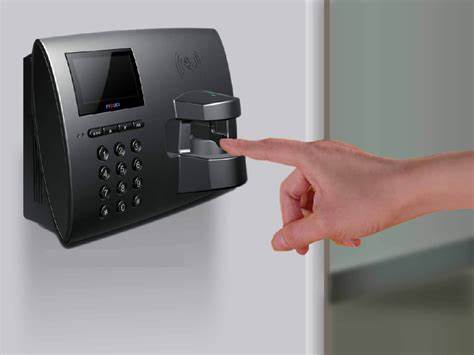

指紋門禁系統以手指取代傳統的鑰匙,使用時只需將手指平放在指紋采集儀的采集窗口上,即可完成開鎖任務,操作十分簡便,避免了傳統門禁系統可能被偽造、盜用、遺忘、破譯等弊端。
銀行技術
如今自助銀行取錢時,只進行密碼驗證容易被不法分子識別,所以在部分地區已經開始出現銀行卡與指紋信息匹配的記錄。取錢驗證密碼和銀行卡的同時要對指紋信息進行比較:首先獲取用戶指紋信息,取款機自動將指紋信息傳遞到后臺,后臺進行錄入指紋與驗證指紋的比對識別,若符合要求,則成功取錢,這進一步的環節能為用戶的安全給予更多的保障。
運算系統
在計算機應用中,許多非常機密的文件保護,大都使用“用戶ID+密碼”的方法來進行用戶的身份認證和訪問控制。但是,如果一旦密碼忘記,或被別人竊取,計算機系統以及文件的安全問題就受到了威脅。
據指紋識別軟硬結合板小編了解,隨著科技的進步,指紋識別技術已經開始慢慢進入計算機世界中。許多公司和研究機構都在指紋識別技術領域取得了很大突破性進展,推出許多指紋識別與傳統IT技術完美結合的應用產品,這些產品已經被越來越多的用戶所認可。指紋識別技術多用于對安全性要求比較高的商務領域,而在商務移動辦公領域頗具建樹的富士通、三星及IBM等國際知名品牌都擁有技術與應用較為成熟的指紋識別系統。
據指紋識別軟硬結合板小編了解,除了上文說的,指紋識別技術還應用在了許多方面,比如指紋支付、汽車指紋防盜、指紋考勤、指紋鑒定等。其中,指紋鑒定是用于司法部門的身份鑒定手段,能夠有效進行嫌疑人身份識別。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
