PCB廠一文告訴你電路板和線路板的區別是什么?
電路板和線路板的區別是什么呢?在生活中很多人會把電路板和線路板混為一談,其實兩者之間的區別還是比較大的,通常來說線路板是指PCB裸板,也就是上面沒有貼裝任何元件的印制板,而電路板則是指已經貼裝好電子元件,可以實現正常功能的印制板,那么PCB廠告訴你們,其實也可以將它們理解為基板和成品板的區別!

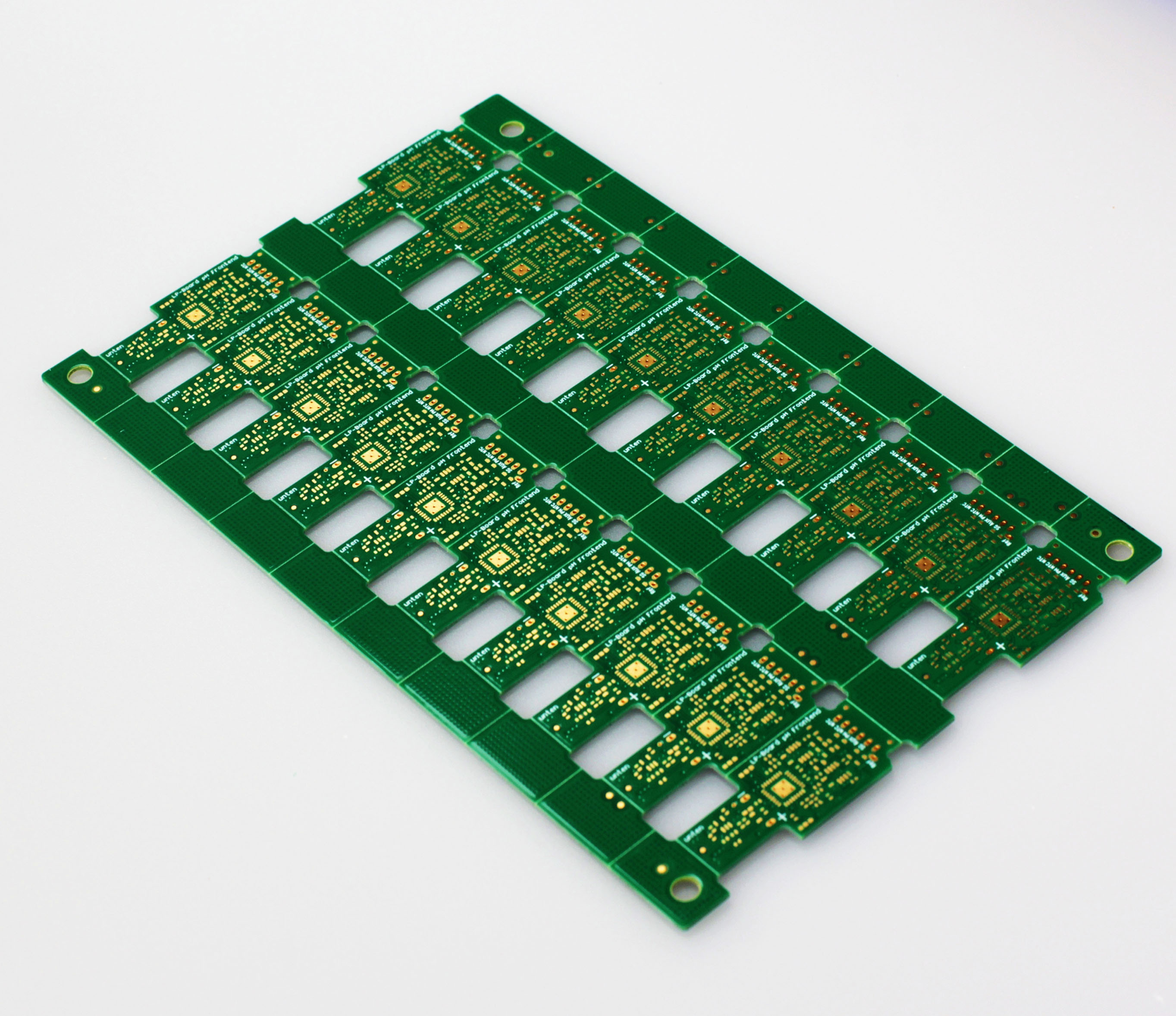

線路板通常被稱為PCB,英文全稱為:Printed Circuit Board,線路板的制作工藝流程比較復雜,前后要經過內層、壓合、鉆孔等數十道工藝工序,一般都是按照層數以及特性進行分類,按照層數可以分為單層板、雙層板以及多層板這三種,其中單面板是指導線集中在一面的線路板,雙面板是指兩面都分布導線的線路板,而多層單是特指雙面以上的線路板;
據PCB廠了解,線路板按照特性可以分為有柔性板、剛性板以及軟硬結合板這三種主要類別,其中柔性板被簡稱為FPC,主要是由柔性基板材料如:聚酯薄膜等基材制作而成,具有裝配密度高、輕薄可彎折等特點,而剛性板一般被簡稱為PCB,是由剛性基板材料如:覆銅板等制作而成,目前應用最為廣泛,軟硬結合板也被稱為FPCB,是由軟板和硬板經壓合等工序制造而成,同時兼具pcb和fpc的特性。
而電路板則通常是指SMT貼片貼裝好或DIP插件插裝好電子元器件的線路板,可以實現正常的產品功能,也被稱為PCBA,英文全稱為Printed Circuit Board Assembly,電路板的生產方式一般有兩種,一種是SMT貼片組裝工藝,一種是DIP插件組裝工藝,兩種生產方式也可以結合使用,好了,以上就是線路板和電路板區別的全部內容了。深聯電路PCB廠希望對大家有所幫助!
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
