電路板表面處理工藝OSP的優缺點
OSP即有機保焊膜,又稱護銅劑,其主要是對暴露在空氣中的銅起到一定的保護作用,這是電路板加工過程中的一種常見的表面處理工藝。萬物皆不十全十美,OSP也不例外,今天就來談?wù)凮SP工藝的優缺點。

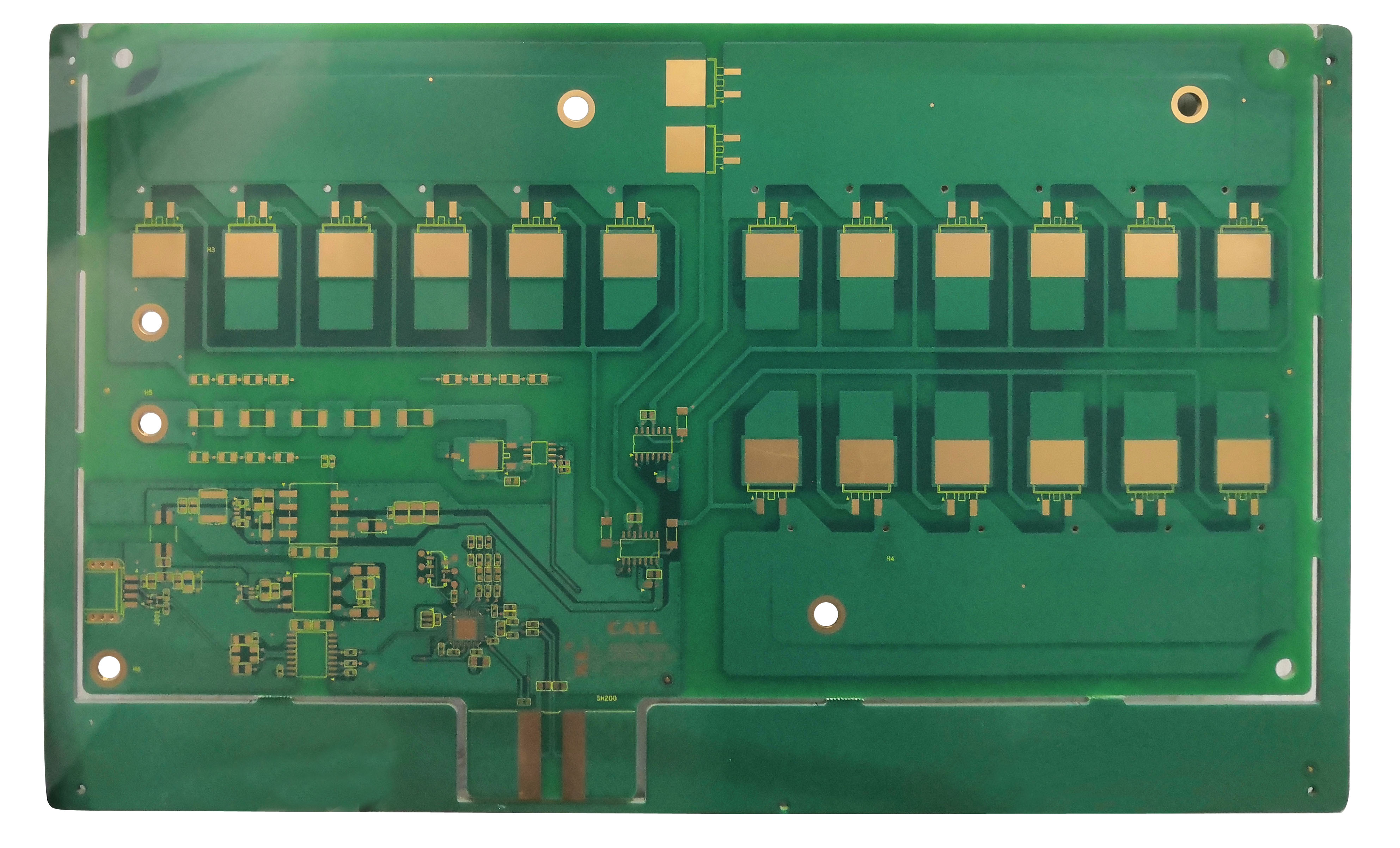

OSP的作用是在銅和空氣間充當阻隔層,這便是與其它表面處理工藝的不同之處,OSP是有機物,不是金屬,所以比噴錫工藝還要便宜。其原理就是在潔凈的裸銅表面上,以化學的方法長出一層有機薄膜,電腦主板有很多采用OSP工藝。
這層有機物薄膜可以使線路板焊接之前保證內層銅箔不會被氧化,焊接的時候,一經加熱,這層膜便會揮發掉,焊錫能夠把銅線和元器件焊接在一起。
優點:
具有裸銅板焊接的所有優點,過期的電路板也可以重新做一次表面處理。
缺點:
1、OSP透明無色,檢查起來比較困難,很難辨別是否經過OSP處理。
2、OSP本身是絕緣的,不導電,會影響電氣測試。這樣一來測試點必須開鋼網加印錫膏以去除原來的OSP層,才能接觸針點作電性測試。OSP更無法用來作為處理電氣接觸表面,比如按鍵的鍵盤表面。
3、OSP不耐腐蝕,容易受到酸及溫度影響。使用于二次回流焊時,需在一定時間內完成,通常第二次回流焊的效果會比較差。存放時間如果超過三個月就必須重新表面處理,打開包裝后需在24小時內用完。
一塊OSP電路板,暴露在空氣中十來天,就不能焊接元器件了。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
