一家可靠的HDI板廠,需要具備哪些基本條件?
一、HDI是什么?

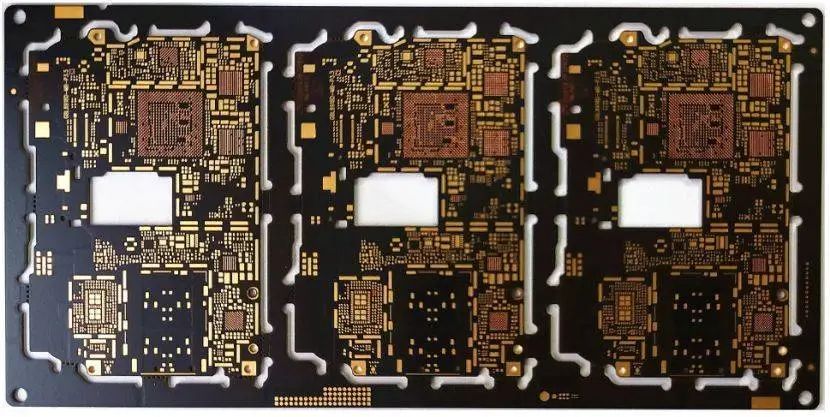

HDI即高密度互連板(High Density Interconnection,HDI),指線路密集、高多層、鉆孔小于0.15mm的電路板。HDI采用加層法及微盲孔制造,通常有1階,2階任意互連多種形式。
HDI常應用于中高端消費電子,及對板子要求較高的領域,比如手機、筆記本、醫療器械、軍工航空等。
二、HDI板的起源
談到HDI板的起源,就不得不提到美國。
1994年4月,美國印制板業界組成一個合作性社團ITRI(Interconnection Technology Re search lnstitute),集多方力量研究電路板制造技術,HDI就誕生于這個社團。
5個月后,即1994年9月,ITRI開展高密度電路板的制作研究,該項目特稱為October Project。經過約三年的研究,1997年7月15日,ITRI公開研究成果——出版評估了微孔的Octoberproject phase1 round2報告,由此正式展開“高密度互連HDI”的新時代。
自此,HDI高速發展,2001年,HDI成為手機板與集成電路封裝載板的主流。
三、生產HDI板的工廠,需要具備哪些基本條件?
汽車攝像頭線路板廠了解到,HDI屬于高端電路板制造,無論從設備、人才還是生產管控方面來看,都有較高的門檻。
設備方面,HDI需要全新的設備,前期投入資金十分龐大。
CO激光成孔機,平均每部50~60萬美元
水平鍍銅生產線 PTH/CuPlating,平均250~300萬美元
細線曝光的激光直接成像設備,超100萬美元
細線與阻焊曝光的設備,超100萬美元
精密壓合機,同樣百萬美元以上
一條完整的HDI設備產線,單是設備投入都要好幾百萬甚至上千萬。此外,為放置各種先進設備,還必須配有無塵車間。
人員方面,HDI生產需要配備多名專業的工程師。包括激光鉆孔工程師、HDI壓合工程師、HDI全流程工藝工程師、線路工程師、阻焊工程師、高級工程研發人員等,可見其生產操作的技術門檻是較高的。
生產管控方面,HDI板廠需要擁有完整的生產體系,全工序不外發,嚴控產品質量。
以上三點,是考察一家HDI板廠是否可靠的三個基本要點。
深聯電路PCB廠成立于2002年,在廣東深圳、江西贛州及廣東珠海設三個制造基地,員工總?cè)藬?shù)4500人,目前珠海工廠籌建中,預計今年年底投產,深聯自2004年起銷售額每年保持10%的增長,至2022年銷售額達到33.3億人民幣,在CPCA內資百強線路板企業中排名第12位,已發展成為中國頗具價值的PCB制造企業,為通訊、電源、新能源、安防、工控、醫療、汽車等領域的全球客戶提供PCB、HDI、軟硬結合板、FPC和FPCBA的一站式專業服務。
成立時間:2002年
總投資額:50億元人民幣
深圳工廠:產能 8萬M² /月( 高密度多層板、銅基板、鋁基板、高頻混壓板、陶瓷板)
贛州一廠:產能 8萬M² /月(HDI、通孔)
贛州二廠:產能 25萬M² /月(大批量通孔)
贛州三廠:產能 7萬M² /月(軟板、軟硬結合板、軟板SMT)
總產能:48萬M²/月
員工總?cè)藬?shù):4500 人
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
