剛性PCB和柔性電路有何不同?
剛性和柔性印刷電路板(PCB)都用于連接各種消費和非消費設備中的電子元件。顧名思義,剛性PCB是建立在不能彎曲的剛性基礎上的電路板,而柔性PCB(也稱柔性電路)是建立在可以彎曲、扭曲、折疊的柔性基礎上。
盡管傳統的 PCB 和柔性 PCB 有著相同的基本目標,但必須指出的是,它們之間存在著許多差異。柔性電路不僅僅是柔性 PCB 板,它們的制造方法與剛性 PCB 板不同,而且具有各種性能的優缺點。了解更多關于剛性和柔性 PCB 的下面。
剛性PCB和柔性電路有什么區別?

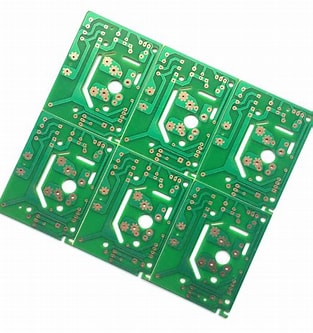

剛硬的PCB,通常我們簡稱為PCB,是大多數人沒有想象進行電路板時想到的。這些板使用環境布置在非導電基板上的導電軌道和其他相關元件之間連接企業電氣系統組件。在剛性電路板上,非導電基板技術通常需要包含一個玻璃,該玻璃公司可以通過增強板的強度并賦予其強度和剛度。剛性電路板為組件發展提供了良好的支撐,并提供了良好的熱阻。
雖然柔性多氯聯苯也有導電痕跡的非導電基板,這種類型的印制電路板使用柔性基板,如聚酰亞胺。柔性底座使柔性電路能夠承受振動、散熱和折疊成各種形狀。由于其結構上的優勢,柔性電路越來越多地應用于緊湊、創新的電子產品中。
除了基層的材料和硬度之外,PCB和柔性電路之間的顯著差異還包括:
導電材料: 因?yàn)槿嵝噪娐繁仨殢澢圃焐炭梢杂幂^軟的軋制退火銅代替導電銅。
制造工藝:柔性PCB制造商不使用阻焊膜,而是使用一種叫做覆蓋或覆蓋層的工藝來保護柔性PCB的外露電路。
典型企業成本:柔性電路的成本管理通常比剛性電路板高。但是,由于柔性電路板可以安裝在緊湊的空間中,因此我們工程師可以通過縮小其產品結構尺寸,從而進行間接節省時間成本。
如何選擇剛性和柔性 PCB?
剛性和柔性電路板可用于解決許多企業不同的產品,盡管我國某些方面應用過程中可能會從一種類型的電路板中受益學生更多。例如,剛性PCB在較大的產品(例如通過電視和臺式計算機)中是有意義的,而更緊湊的產品(例如人工智能發展手機和可穿戴設備技術)則需要進行柔性電路。
當在剛性 PCB 和柔性 PCB 之間進行選擇時,要考慮您的應用需求、行業首選的板類型以及使用其中一種的潛在好處。
