趙理工設計了一個8層軟硬結合板，板上FPC有兩層，疊層合理，走線有序，疏密有致。

想不到哪里有問題。

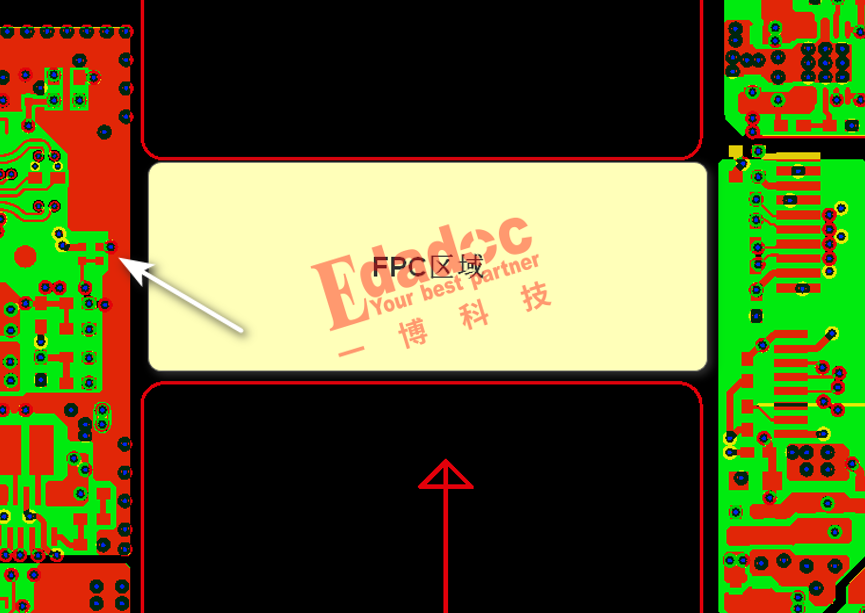

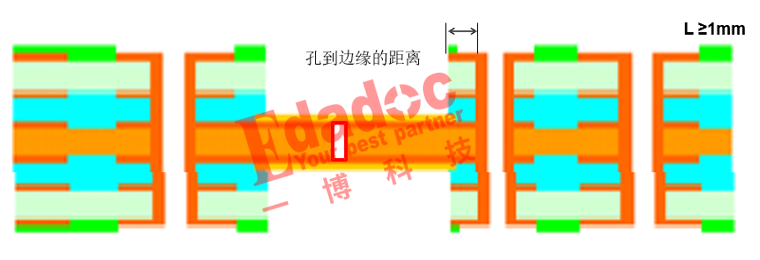

大師兄說，硬板區域打孔距離軟板區域太近，小于1mm，生產會出現可靠性問題。

趙理工抬頭看了眼滿樹的櫻花，又看了下櫻花樹下的如煙，說了句：“這……”

大師兄說：“不急，我簡單地給你說一下原因。”

軟硬結合板的加工流程如下，先把各個工序加工完成后，在壓合前進行組合，然后再進行壓合生產，最后開蓋子把軟板區域露出成型，做出軟硬結合板的效果。

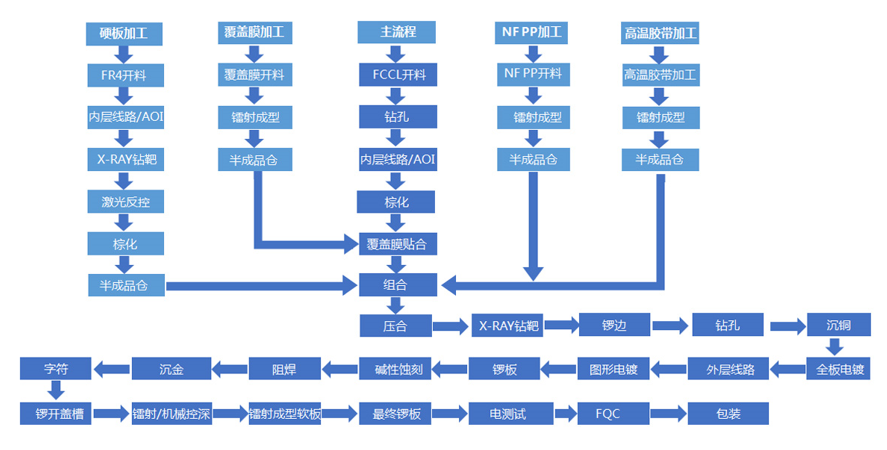

下圖是軟硬結合板的加工流程，比看櫻花還讓人迷亂。

在軟硬結合板生產時，要用到一種特殊的材料--不流膠PP，也就是我們常說的no-flow PP。

在軟硬結合板生產之前先要把軟板區域的不流膠PP給銑掉，形成空腔。防止在壓合時，把需要露出的FPC區域給粘結一起。如下圖所示：

實際生產時，此類地方?jīng)]有PP膠的參與。

雖然說它叫不流膠PP，但是并不代表它的膠是不流動的，只是在壓合時膠的流動性比較差而已。

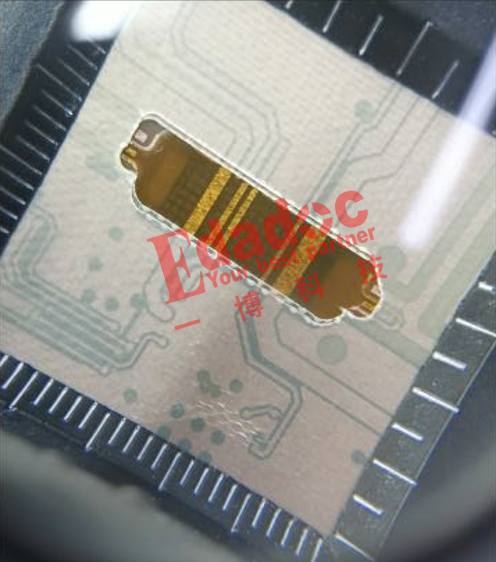

下圖為FPC區域銑空的PP圖片

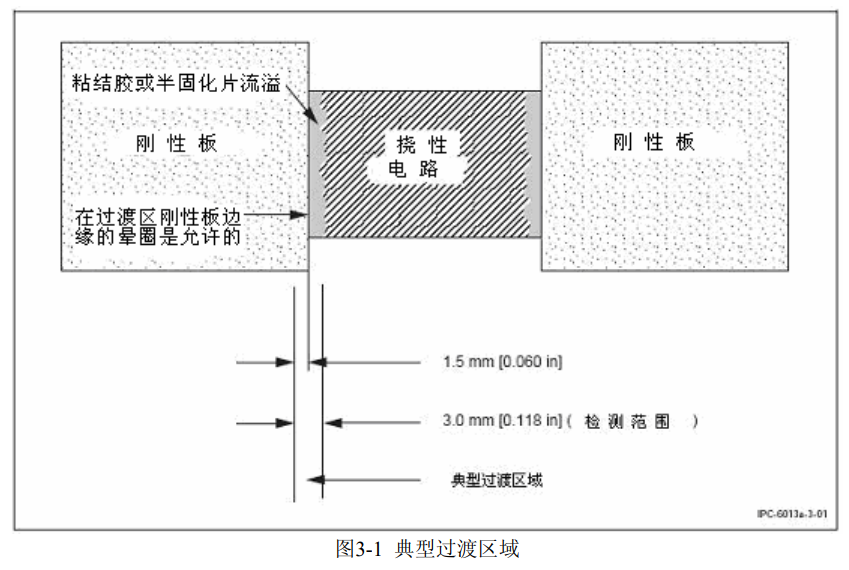

IPC-A-6013里面有規定，軟硬結合板溢膠區的接受標準--溢膠范圍在1.5mm以內，其實這個標準在行業里面是很寬泛的。

但實際生產時，對于溢膠區的范圍，客戶為了防止出現品質異常，通常要求會更嚴格。為了防止不流膠PP的膠溢出板外，出現在FPC區域。通常在加工時，要把不流膠PP內縮0.5-1mm，來規避溢膠的風險。那么當板子壓合后，在PCB靠近FPC的區域，是有0.5-1mm的區域有可能是沒有膠的存在。當我們壓合后去鉆孔，如果孔到此類區域太近，鉆頭穿透的區域有可能是空洞區域。那么后面的電鍍、蝕刻等工序的化學藥水就有可能進入FPC空腔的區域，導致FPC區域的線路異常。

下圖為孔到FPC區域太近，導致電鍍時藥水進入FPC的空腔區域，生產異常，報廢。
