軟硬結合板是一種新型的線路板，由柔性線路板（FPC）與硬性線路板（PCB）經過壓合等工序，按相關工藝要求組合在一起形成。這種線路板同時具備FPC的撓性和PCB的剛性，因此在一些有特殊要求的產品中，如需要節省內部空間、減少成品體積、提高產品性能等，軟硬結合板具有顯著的優勢。

汽車軟硬結合板，是一種專門應用于汽車領域的先進電路板類型。它融合了剛性電路板的穩定性與柔性電路板的可彎折特性，兼具二者優勢，以滿足汽車復雜且嚴苛的電子系統需求。

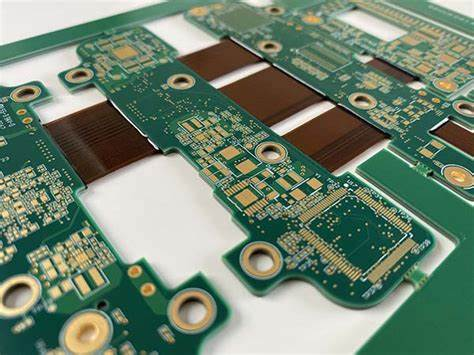

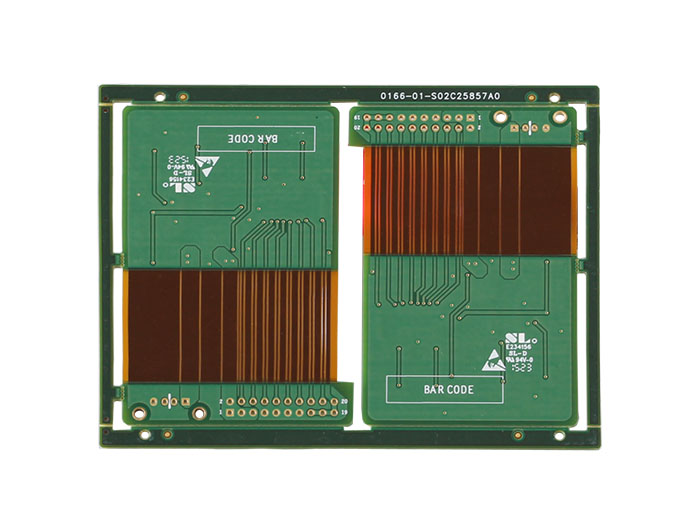

從結構上看，汽車軟硬結合板通常由剛性區域和柔性區域共同構成。剛性部分如同傳統電路板，為各類電子元件提供穩固的安裝基座，能承載如芯片、大功率電阻等較重、對平整度要求高的器件，確保它們在汽車行駛過程中的劇烈震動與溫度變化下，依然保持精準的電氣連接。柔性區域則像一條靈動的紐帶，可依據汽車內部不規則的空間布局自由彎曲、扭轉，巧妙地繞過障礙物，實現不同剛性區域間，或是剛性區域與汽車其他部件之間的緊密電氣導通。

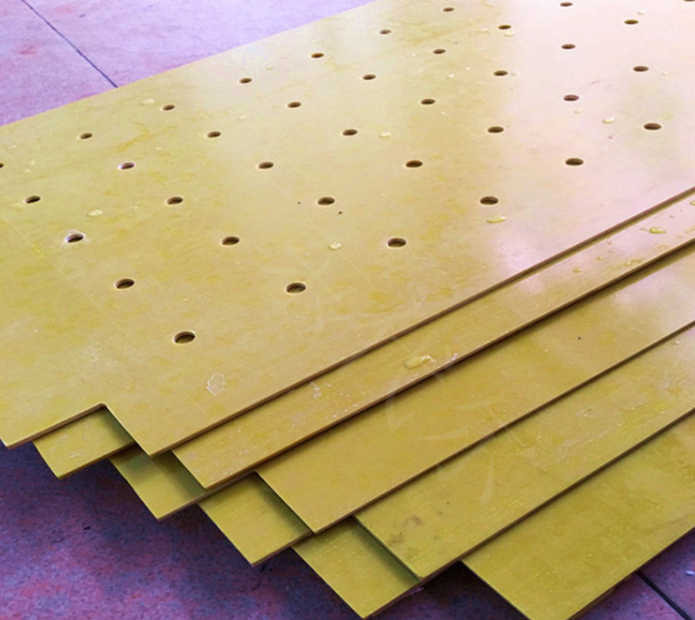

在材料選擇方面，為適應汽車的特殊工況，汽車軟硬結合板采用了高性能的基材。剛性層多選用耐高溫、機械強度高的玻纖環氧樹脂板，保障在發動機艙等高溫環境下不軟化、不變形，維持線路的可靠傳輸；柔性層則運用特殊的聚酰亞胺薄膜，其具有出色的柔韌性、耐折性，以及良好的絕緣性能，即使頻繁彎折也不易出現線路疲勞斷裂的問題。

電氣性能上，汽車軟硬結合板需滿足汽車電子系統嚴格的要求。一方面，其線路設計精細，如同人體神經網絡般復雜而有序，精準規劃的銅鉑厚度與線寬，既能承載汽車各類控制系統（如發動機控制、制動系統控制）中的大電流，又能穩定傳輸如傳感器信號等微弱電信號，確保汽車運行的精準操控與安全監測。另一方面，為減少電磁干擾對汽車電子設備的影響，軟硬結合板在設計和制造過程中融入了特殊的屏蔽措施，防止車內復雜的電磁環境干擾關鍵信號傳輸，保障汽車電子系統的穩定運行。

在汽車領域，軟硬結合板常用于方向盤上連接母板的按鍵、車用視訊系統屏幕和操控盤的連接、側邊車門上音響或功能鍵的操作連接等。這些部件需要承受汽車行駛過程中的振動和沖擊，而軟硬結合板的高密度設計和優良電氣性能能夠滿足這些要求。
