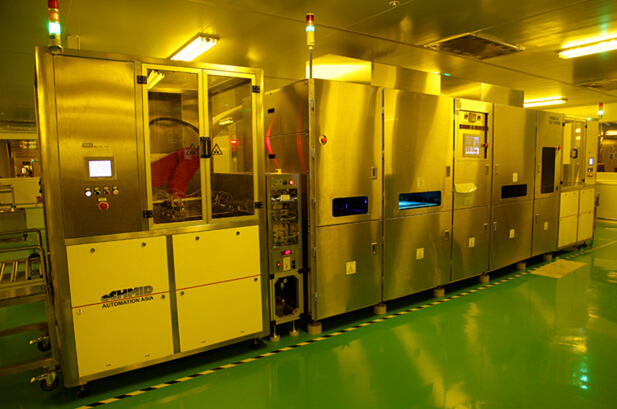

制作高密度電路板(HDI板)用的曝光底片種類
為了經濟方面的因素,多數的印刷電路板(HDI板)制作程序會使用膠片型底片。膠片所呈現的問題是,平整度、透光性、保護膜、吸水性、尺寸安定性、漲縮系數等等可能的制程影響。相對于膠片的這些問題,使用玻璃底片就可以避開大部份的問題。
但是因?yàn)椴AУ灼闹谱鞒杀鞠喈?dāng)昂貴,固然底片操作正常一般壽命都會很長,但是面對產品設計的變異快速以及用量高低的因素考慮,是否使用玻璃底片,就是一個值得謹慎考慮的事情。尤其電路板(HDI板)生產所使用的玻璃底片尺寸較大,又采取接觸式的曝光模式操作,因此困難度、安全性以及經濟因素都是應該考慮的事項。
如果是使用玻璃底片的曝光機,曝光框的設計都有特定的做法,因此并非各機種都可使用玻璃底片。也因此,如果要作高精密度的電路板(HDI板)或是載板,必須要注意到自有的曝光機是否有相關的能力。
至于玻璃底片方面也分為乳膠、鉻金屬兩種材質,多數的工程資料都說鉻金屬底片有較佳的耐用性,又因?yàn)樗幠ず穸容^薄有利于量產品的曝光品質。但是鉻金屬底片的制作費用較高,同時鉻金屬會有導電性,因此當有靜電現象時底片會受到放電效應而受損,這必須在機械及操作方面下工夫才能使用。因此如果制作數量不大或者解析度不需要那樣高的產品,用鉻金屬底片未必是必要的做法。
對于線寬間距約到達50/50um或更細密線路的制作者而言,使用玻璃底片與否會是一個重大的考驗。因?yàn)椴⒎鞘褂昧瞬AУ灼械膯?wèn)題就都迎刃而解,對于曝光及尺寸的操控性是否良好,仍然是整體線路品質的要件。
對于一些經驗豐富作業紀律好的電路板廠,其實使用塑膠底片制作約50/50um的線路產品,仍然可以作出不錯的良率。因此,使用玻璃底片的必要性并不僅只是線路精度的問題而已,一般最在乎的其實是位置穩定度的問題。
另外關于位置穩定度的問題,其實應該說是搭配性的穩定度問題。這方面的問題其實也有很多的因素影響他它的結果,包括了電路板(HDI板)的尺寸穩定度、底片的尺寸穩定度、曝光機的穩定度、操作與架設底片的穩定度、環境的穩定度等等因素。這些問題其實十分復雜,而且沒有一套泛用的技術方法可以作為改進的準則,因此各家廠商都必須有自己的技術團隊進行整合。因?yàn)楦呙芏入娐钒澹?a href="http://www.wrsytz.com/ProductMain.html">HDI板)的允許公差較小,因此這方面的難度會比一般的電路板高一些。
