PCB盲埋孔電路板板制造流程

文章來源：PCB time作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7300發布日期：2016-12-01 12:21【大中小】

談到盲埋孔電路板，首先從傳統多層板說起。標準的多層板的結構，是含內層線路及外層線路，再利用鉆孔，以及孔內金屬化的制程，來達到各層線路之內部連結功能。但是因?yàn)榫€路密度的增加，零件的封裝方式不斷的更新。

為了讓有限的PCB面積，能放置更多更高性能的零件，除線路寬度愈細外，孔徑亦從DIP插孔孔徑1 mm縮小為SMD的0.6 mm，更進一步縮小為0.4mm以下。但是仍會占用表面積，因而又有埋孔及盲孔的出現，其定義如下：

A、埋孔（Buried Via）

內層間的通孔，壓合后，無法看到所以不必占用外層之面積

B、盲孔（Blind Via）

應用于表面層和一個或多個內層的連通。

1、埋孔設計與制作

埋孔的制作流程較傳統多層板復雜，成本亦較高，圖20.2顯示傳統內層與有埋孔之內層制作上的差異，解釋八層埋孔板的壓合迭板結構. 埋孔暨一般通孔和PAD大小的一般規格。

2、盲孔設計與制作

密度極高，雙面ＳＭＤ設計的板子，會有外層上下，Ｉ／Ｏ導孔間的彼此干擾，尤其是有ＶＩＰ（Via-in-pad）設計時更是一個麻煩。盲孔可以解決這個問題。另外無線電通訊的盛行, 線路之設計必達到RF(Radio frequency)的范圍, 超過1GHz以上. 盲孔設計可以達到此需求。

盲埋孔電路板的制作流程有三個不同的方法，如下所述

Ａ、機械式定深鉆孔　　

傳統多層板之制程，至壓合后，利用鉆孔機設定Ｚ軸深度的鉆孔，但此法有幾個問題　

ａ、每次僅能一片鉆產出非常低　

ｂ、鉆孔機臺面水平度要求嚴格，每個spindle的鉆深設定要一致否則很難控制每個孔的深度

ｃ、孔內電鍍困難，尤其深度若大于孔徑，那幾乎不可能做好孔內電鍍。　　　

上述幾個制程的限制，己使此法漸不被使用。

Ｂ、逐次壓合法（Sequential lamination）　　

以八層板為例，逐次壓合法可同時制作盲埋孔。首先將四片內層板以一般雙面皮的方式線路及PTH做出（也可有其它組合；六層板+雙面板、上下兩雙面板＋內四層板）再將四片一并壓合成四層板后，再進行全通孔的制作。此法流程長，成本更比其它做法要高，因此并不普遍。

Ｃ、增層法（Build up Process）之非機鉆方式　　

目前此法最受全球業界之青睞，而且國內亦不遑多讓，多家大廠都有制造經驗。

此法延用上述之Sequential lamination的觀念，一層一層往板外增加，并以非機鉆式之盲孔做為增層間的互連。其法主要有三種，簡述如下：

a.Photo Defind 感光成孔式利用感光阻劑，同時也是永久介質層，然后針對特定的位置，以底片做曝光，顯影的動作，使露出底部銅墊，而成碗狀盲孔，再以化學銅及鍍銅全面加成。經蝕刻后，即得外層線路與Blind Via，或不用鍍銅方式，改以銅膏或銀膏填入而完成導電。依同樣的原理，可一層一層的加上去。

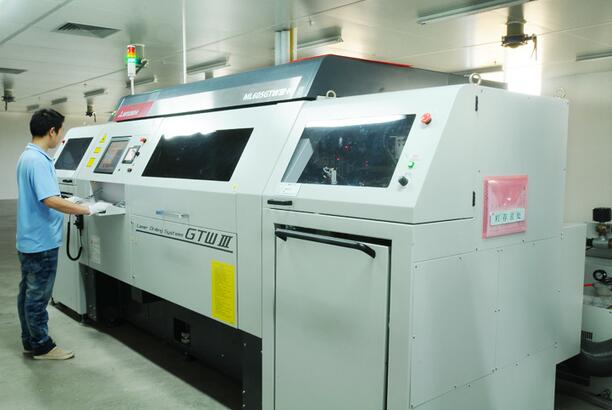

b.Laser Ablation 雷射燒孔雷射燒孔又可分為三；一為ＣＯ2雷射。一為Excimer雷射，另一則為 Nd:YAG雷射此三種雷射燒孔方法的一些比較項目。

c.干式電漿蝕孔（Plasma Etching）這是Dyconex公司的專利，商業名稱為DYCOSTRATE法。

　　上述三種較常使用增層法中之非機鉆孔式外，三種盲孔制程應可一目了然。濕式化學蝕孔（Chemical Etching）則不在此做介紹。

　　解說了盲／埋孔的定義與制程，傳統多層板應用埋／盲孔設計后，明顯減少面積的情形。

　　盲埋孔電路板的應用勢必愈來愈普遍, 而其投資金額非常龐大 ,一定規模的中大廠要以大量產, 高良率為目標, 較小規模的廠則應量力而為, 尋求利基(Niche)市場.以圖永續經營。
