PCB電路板設計軟件就是以電路原理圖為根據，實現電路設計所需的功能。電路板的設計主要指版圖設計，需要考慮元器件和連線的整體布局，包括內部電子元件的優化布局;金屬連線和通孔的優化布局;電磁防護;散熱等各種因素。優秀的PCB電路板設計能夠達到良好的電路性能和散熱性能，節約生產成本。PCB電路板設計需要借助計算機輔助設計(EDA)實現。下面介紹幾款國內流行的PCB電路板設計軟件。

Protel/Altium Designer

國內低端設計的主流，簡單易學，適合初學者。國內使用protel還是有相當有市場，畢竟小公司電路設計低端的居多。

PROTEL現已發展到Altium Designer系列，形成了完整的全方位電子設計系統，包含電路原理圖繪制、模擬電路與數字電路混合信號仿真、多層印制電路板設計(包含印制電路板自動布線)、可編程邏輯器件設計、圖表生成、電子表格生成、支持宏操作等功能，并具有Client/Server(客戶/服務器)體系結構，同時還兼容一些其它設計軟件的文件格式，如ORCAD，PSPICE，EXCEL等，其多層印制線路板的自動布線可實現高密度PCB的100%布通率。

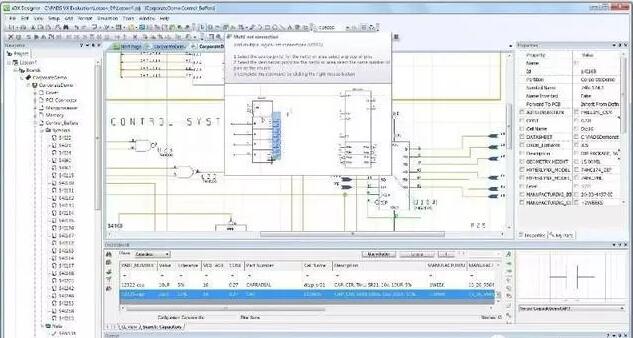

Mentor Graphicspads

PADS(PowerPCB)用的人也很多，易上手，適用于中低端設計，有低端設計“無冕之王”的稱號。也是現在市場上使用范圍最廣的一款eda軟件，滿足絕大多數中小型企業的要求。PADS Layout提供了與其他PCB設計軟件、CAM加工軟件、機械設計軟件接口，方便不同設計環境的數據轉換和傳遞。

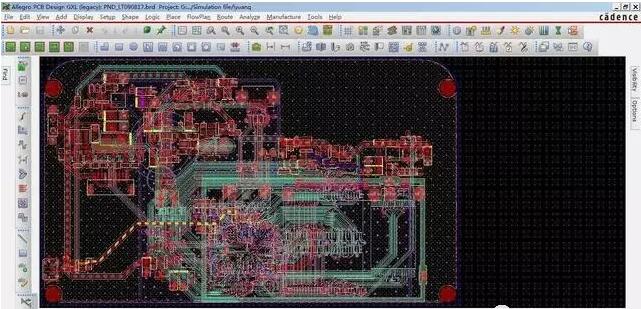

Cadence

Cadence allegro高速信號設計實際上的工業標準。PCB Layout功能非常強大。仿真方面也非常強大，自帶仿真工具，可實現信號完整性仿真，電源完整性仿真。制作高速線路板方面絕對的霸主地位。據統計60%的電腦主板40%的手機主板都是Cadence畫的，可見它的市場占有率有多高。
