電路板廠告訴你：U盤存儲東西會不會變重？
看到這個問題估計很多朋友的第一反應應該是“MDZZ”吧？然而這個看似低智商的問題，實則引出的是一個高智商范疇的深思！

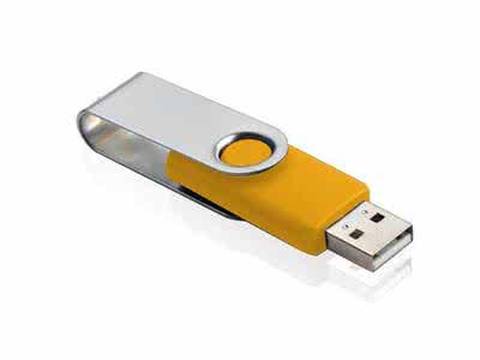

仔細想想，U盤還是挺神奇的，體積那么小也不需要電池就能存儲不少東西，U盤到底是如何運作的？你想過嗎？

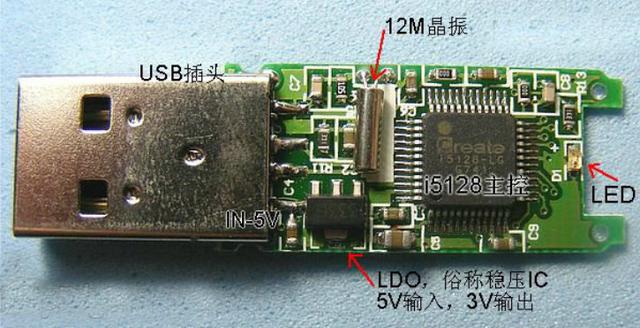

U盤的結構基本上由五部分組成：

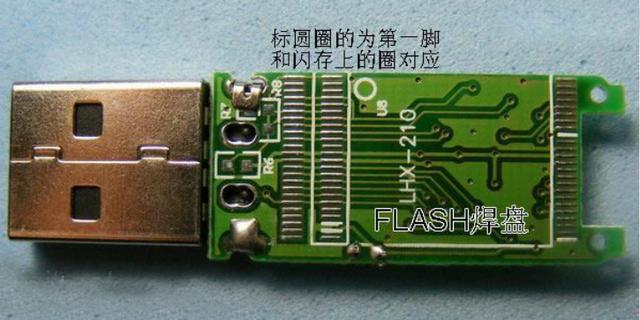

U盤的基本工作原理也比較簡單：USB端口負責連接電腦，是數據輸入或輸出的通道；主控芯片負責各部件的協調管理和下達各項動作指令，并使計算機將U盤識別為“可移動磁盤”，是U盤的“大腦”；閃存芯片與電腦中內存條的原理基本相同，是保存數據的實體，特點是斷電后數據不會丟失，可以長期保存；電路板廠的PCB電路底板負責提供相應數據平臺，且將各部件連接在一起。
U盤/內存卡的儲存方式是采用閃存技術，因?yàn)槠涫且环N固態的產品，在工作的時候并沒有運動部件，所以不需要電池來維持其中的儲存數據。
閃存芯片中的浮動?xùn)胖車艘粚颖”〉难趸锝^緣層，其中布滿了電子單元，當寫入數據時，會產生電壓使電子突破氧化膜絕緣體，進入浮動?xùn)牛^緣體則會將內部電子“困住”達到保存數據的目的。
U盤中的數據在存儲過程中采用的是二進制即用0和1來表示，當一部電影被寫進入U(xiǎn)盤的時候，浮動?xùn)啪蜁?huì)被填充，進入電子的存儲單元就會顯示0，沒有進入電子的單元就會顯示1。沒寫入數據以前都是空位，寫入以后就出現了010101之類的排列來存儲信息。
當電子的數量一定時，被捕獲（也就是數據被存儲）的電子就會獲得更高的能級，從而質量就會增加。只是它小到根本無法察覺，或者說現在的水平還無法計算。
當然，科學家們也有不同的觀點，他們認為U盤在進行存儲的過程中會產生熱量的流失，根據能量守恒定律，電子的重量太輕了被忽略不計，那么U盤會因?yàn)槟芰苛魇Ф亓孔冚p。另外，U盤長時間插拔，端口的觸腳會磨損，同樣會導致U盤變輕，雖然也是小到難以察覺的。這個只能屬于是微觀領域的論斷了，即便是做實驗也看不出來，因?yàn)橹亓康淖兓⒑跗湮?，?jì)重器的靈敏度是無法辨別的。
所以關于這個問題是沒有標準答案的，你可以認為重了、輕了、或者不變，只要你能自圓其說~
