PCB廠班組長如何做好生產準備工作？
生產準備工作作為班組長每日必做的工作之一，也是PCB廠班組長必須掌握的技能！

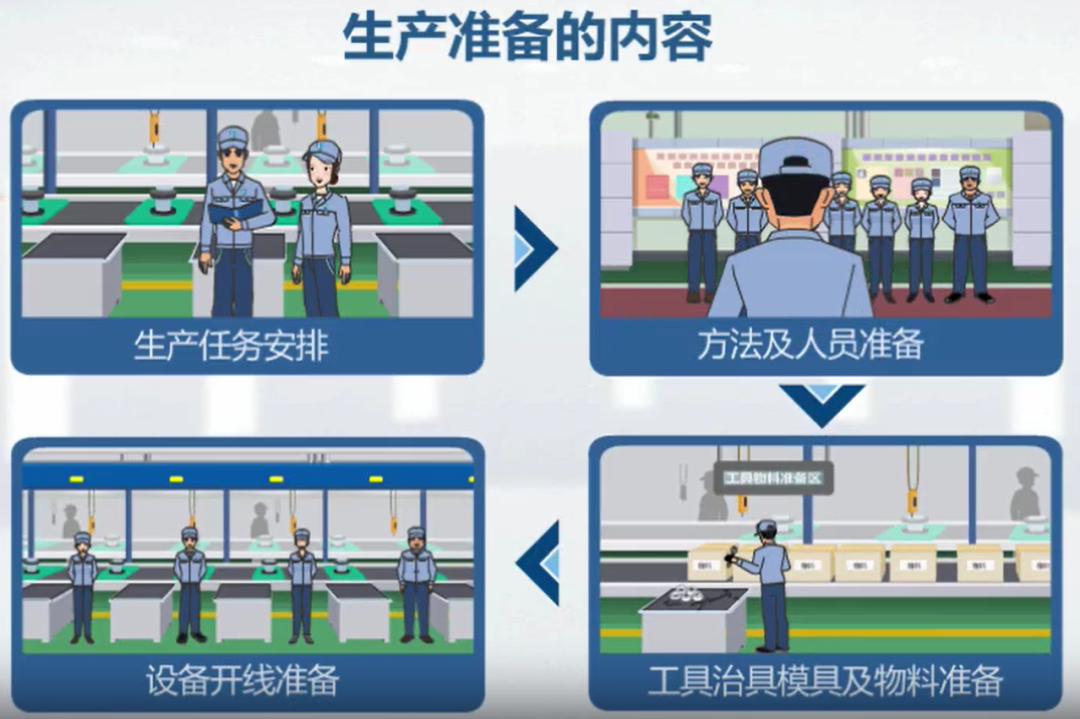

電路板人如何做好生產準備呢？可以從以下4個方面入手進行：
一、生產任務安排
1、規劃生產順序：
-
根據排單，按生產任務提前規劃生產順序
2、安排生產任務：
-
根據設備特點提前將產品安排到機臺
-
根據人員技能安排生產任務
-
一次提前安排1~4小時生產任務
3、管理生產任務進度
-
將生產任務進行看板管理
二、方法及人員準備
1、提前準備作業標準書
2、質量標準及重點事項
3、崗位人員安排
4、瓶頸崗位人力資源調配
5、員工工作狀態確認
三、工具治具模具及物料準備
1、專人負責、專人準備
2、提前調試好工具治具模具等
3、提前準備好所有物料輔料
四、設備開線準備
4、正常工作時間前做好所有開線準備
5、提前開機、試運行、升溫、加料等
6、設備的點檢和確認
7、工藝參數的點檢和確認
8、試機及首件質量確認
