電路板廠PCB線邊掉金改善

文章來源：CPCA印制電路信息作者：鄧靈芝查看手機網址

掃一掃！

掃一掃!

人氣：5831發布日期：2017-08-16 12:14【大中小】

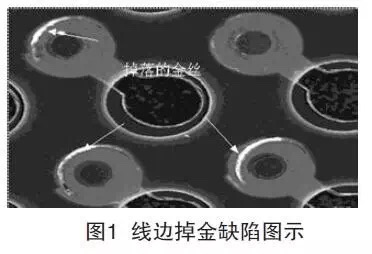

干膜法鍍鎳金板一直存在線邊掉金問題，不良率一直較高，而掉金絲問題過程檢驗難以發現，需要到電測進行開短路測試時才能發現異常板，如果在電路板廠電測漏測導致不良板流到客戶端進行使用，存在極大安全隱患（圖1）。

1.掉金絲不良現象

經過收集到的掉金絲板切片（圖2），并進行統計對比分析發現有如下特征：
（1）有的線路鎳層厚度只有1 μm~2 μm，相比鎳厚下限3 μm的要求低很多；
（2）有的線路蝕刻突沿在30 μm以上，超過蝕刻突沿25 μm以內的控制要求；
（3）有的線路鎳層厚度在3 μm以上，蝕刻突沿在25 μm以內，但仍存在線邊掉金現象。

2.線邊掉金分析

根據生產制程的流程及特點，對線邊掉金進行分析，主要有以下幾個方面：
（1）鍍鎳時電流參數不合理，導致鎳層厚度偏薄，抗外力強度變差，生產過程突沿受外力擠壓即產生線邊掉金；
（2）蝕刻過程參數不合理或者蝕刻過程返工多次過蝕刻機，導致突沿長度變大，突沿受力時更易塌陷掉落；
（3）蝕刻后對金面存在較大壓力的工序只有印阻焊過程，可能為印阻焊過程壓力過大，將突沿壓塌掉落。

3.試驗方案及過程

針對以上分析原因，設計試驗如下。
3.1 跟進線邊掉金與鎳厚、突沿大小的關系
由于線邊掉金原因初步分析為鎳厚偏薄，蝕刻過蝕，突沿過大受到外力擠壓導致突沿塌陷斷裂，因此此次試驗目的是確認該類流程板不同的鎳厚、突沿大小對線邊掉金影響。

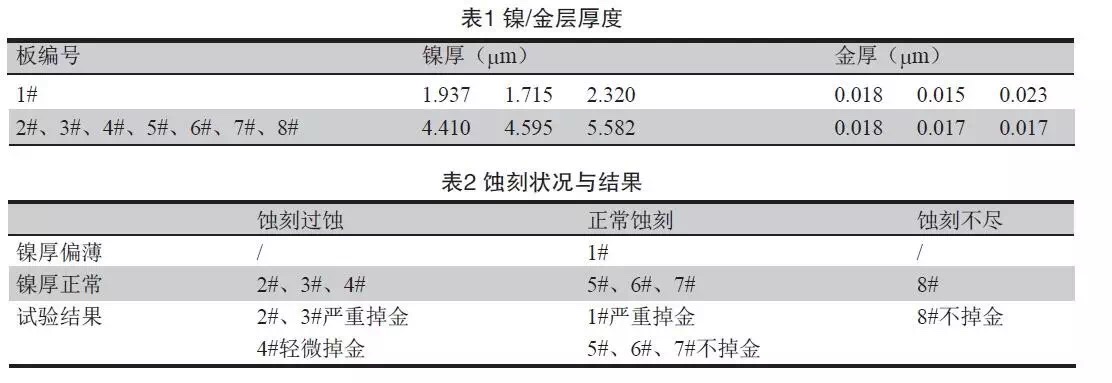

具體試驗方案如下：取8塊試驗板，編號1#、2#、3#、4#、5#、6#、7#、8#，分別按表1、表2試驗方案生產。

從跟進情況可知，2#、3#、4#存在蝕刻過蝕導致掉金情況；1#由于鎳厚偏薄，導致雖然蝕刻參數正常，但仍出現嚴重掉金。

從蝕刻后切片情況看，3M膠帶測試出現線邊掉金板蝕刻突沿在25μm以上。鎳厚正常，突沿控制在25μm以內時使用3M膠帶拉扯測試不會出現線邊掉金情況。

3.2 阻焊后線邊掉金情況
從阻焊后生產板觀察，不管是之前蝕刻過度出現掉金絲板還是正常板甚至蝕刻不盡板都有出現線邊掉金絲情況，隨著突沿變小，線邊掉金絲情況有一定的相應改善，但不能完全杜絕。因此線邊掉金絲問題需要重點排查阻焊生產時各段對金面的影響，找出影響最大點并進行改善。

跟進正常鍍鎳金、蝕刻的板在阻焊各段不同處理條件下線邊掉金情況。由于目前該類板在阻焊工序的正常流程為：阻焊前處理→塞孔→粘孔→印阻焊→預烘→對位曝光→顯影。而前三步阻焊前處理、塞孔、粘孔均對金面存在較大的壓力，因此需要試驗確認這三段對線邊掉金絲的貢獻度。設計試驗方案如下：8塊試驗板，試驗板阻焊前數據鎳厚5.26μm~5.71μm，金厚0.023μm~0.028μm；阻焊前處理分別為有磨刷或無磨刷（銑邊金板清洗線），塞孔方式分別為正面塞孔或背面塞孔。

試驗的結果：過阻焊前處理板均出現線邊掉金情況，而過銑邊金板清洗線的板均未出現金面塌陷情況，阻焊前處理是線邊掉金的主因。在同樣前處理條件下，正面塞孔和反面塞孔對金面塌陷無影響。塞孔后是否粘孔對金面塌陷無影響。

4.效果驗證

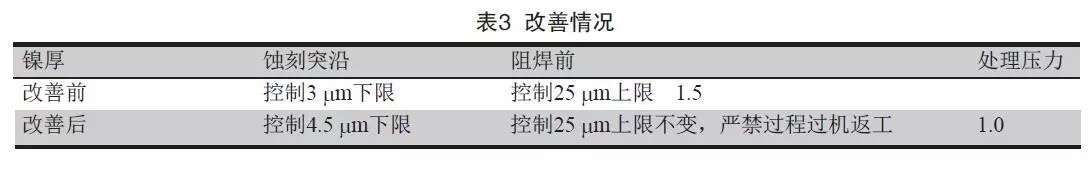

從以上試驗結果可知，線邊掉金與生產過程中鎳厚大小、蝕刻突沿長短、以及阻焊前處理壓力有強相關性，三者之間相互影響，根據三個制程生產特點及改善可行性空間大小，對各自控制點進行如下調整，并跟進確認線邊掉金不良改善情況如表3。
