剛?cè)峤唤玳_裂頻發，軟硬結合板如何突破 “脆弱關節” 難題？

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：143發布日期：2025-05-06 09:43【大 中 小】

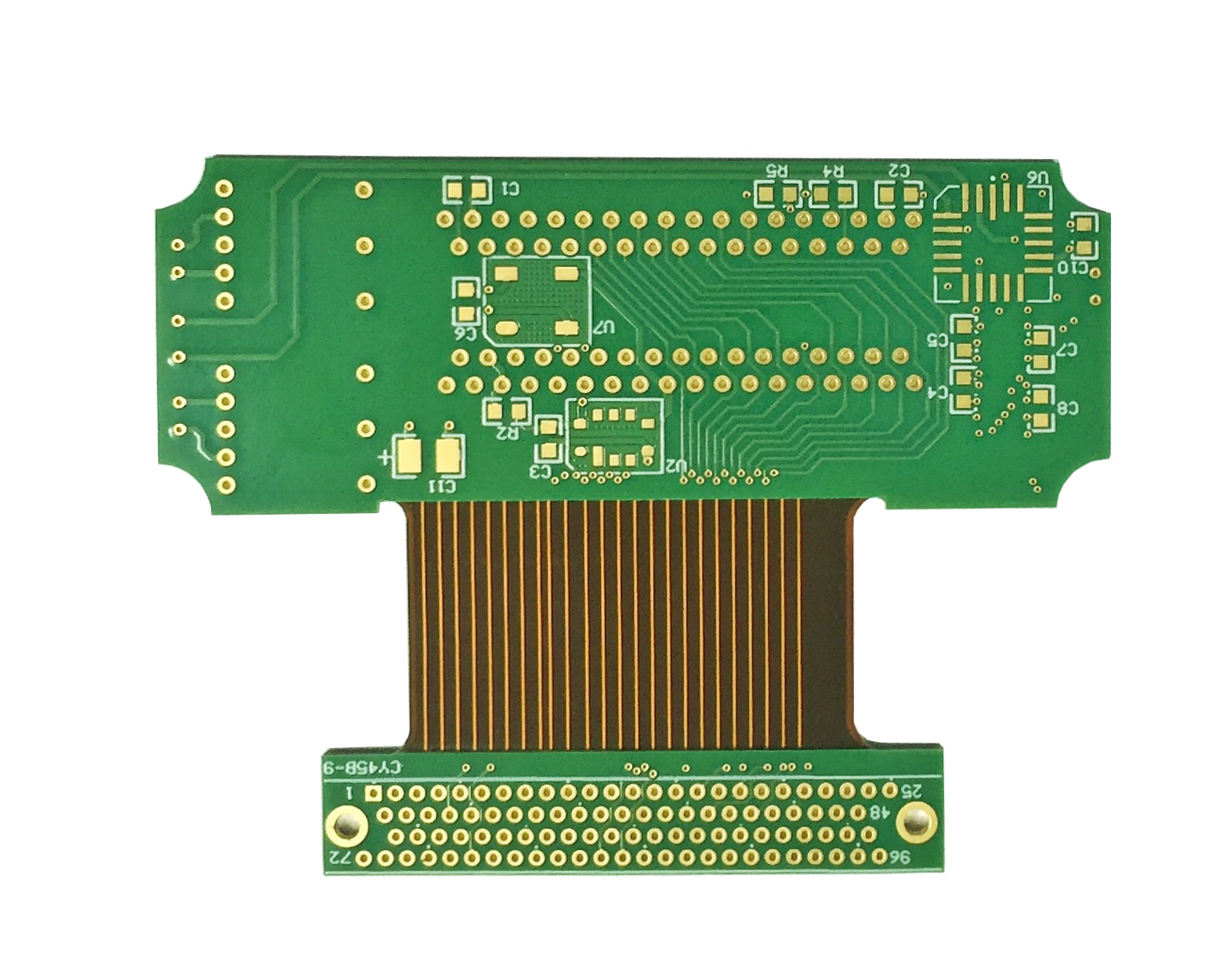

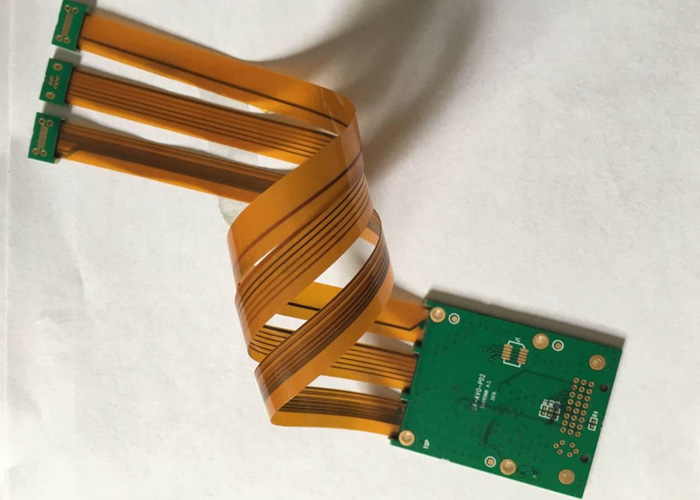

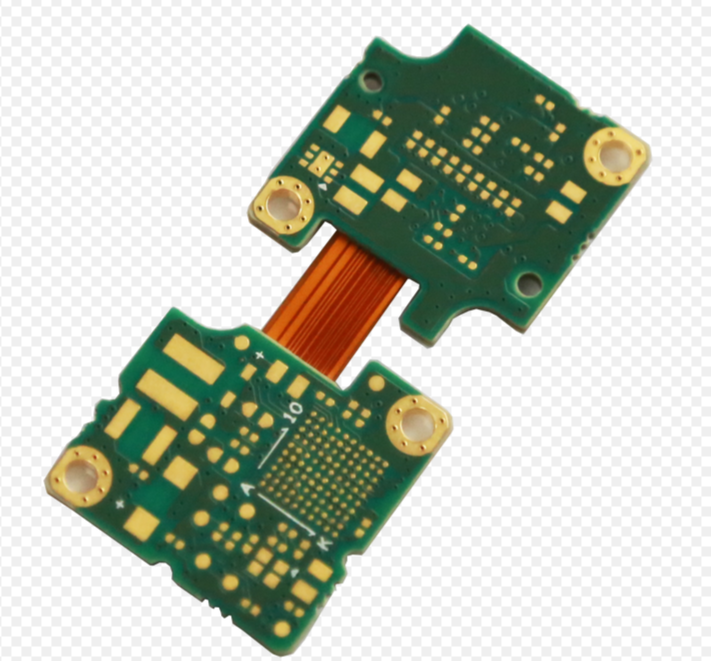

在電子設備小型化、多功能化的浪潮下，軟硬結合板因兼具柔性電路板（FPC）的可彎折性與剛性電路板（PCB）的穩固支撐性，成為諸多電子產品的理想選擇。然而，剛?cè)峤唤玳_裂問題卻如影隨形，嚴重影響產品的可靠性與使用壽命。要突破這一 “脆弱關節” 難題，需從材料、設計、工藝等多維度深入探究。

軟硬結合板的材料是解決開裂問題的根基。在剛?cè)峤唤鐓^(qū)域，剛性層常用的 FR - 4 材料與柔性層的聚酰亞胺（PI）材料熱膨脹系數差異顯著，F(xiàn)R - 4 的熱膨脹系數約為 18ppm/°C，PI 則高達 30ppm/°C 。當設備運行產生溫度變化，這種熱膨脹系數的不匹配會使剛?cè)峤唤绯惺芫薮髴?yīng)力，長期積累便易引發開裂。為緩解此問題，可在交界區域引入緩沖材料，如低流膠 PP 。它能有效緩沖剛性層與柔性層因熱膨脹差異產生的應力，同時，其低流動性可減少溢膠，避免污染電路，確保尺寸穩定，樹脂固化后收縮率小于 1%，維持結合部平整。此外，研發新型材料以縮小剛性與柔性材料熱膨脹系數差距也是關鍵方向。一些企業已著手開發熱膨脹系數接近 PI 的改性 FR - 4 材料，有望從根源降低交界應力。

剛?cè)峤Y(jié)合板設計層面的優化對攻克開裂難題至關重要。在剛性區域布局上，應將 BGA、連接器等重型器件優先安置在剛性層，因其重量大，放置在剛性層可便于焊接且提供穩固支撐，減輕剛?cè)峤唤缲?fù)擔。剛性層厚度建議不小于 0.4mm，保證足夠機械強度。對于柔性區域過渡設計，采用階梯式過渡，即把剛性層邊緣削薄處理成斜邊，能有效分散應力集中；在柔性區轉角處設計半徑不小于 0.5mm 的圓角，可避免折痕產生，降低斷裂風險。同時，在剛?cè)峤Y(jié)合處增加 PI 或 FR4 補強板，能增強結合力，防止層間剝離，但使用金屬補強時需預留膨脹空間，防止熱應力致開裂。例如，某品牌手機主板在設計剛?cè)峤Y(jié)合板時，嚴格遵循這些設計原則，將剛?cè)峤唤玳_裂率從原先的 15% 降至 3% 以內。

PCB生產工藝的精準控制是保障剛?cè)峤Y(jié)合板質量、避免開裂的最后防線。在層壓環節，要精準把控溫度、壓力與時間參數。先柔后剛的層壓順序，能使柔性層定位精準，適合超薄結構；先剛后柔則為剛性層提供支撐，減少褶皺風險。在鉆孔工序，剛?cè)峤Y(jié)合板鉆孔難度大，需選用高精度鉆孔設備，如 CO?激光或 UV 激光設備，精準控制鉆孔位置與孔徑，避免因鉆孔偏差損傷剛?cè)峤唤鐓^(qū)域。例如，在汽車電子控制單元（ECU）的軟硬結合板生產中，通過升級鉆孔設備，將鉆孔偏差控制在 ±5μm 以內，顯著降低了因鉆孔導致的開裂問題。



剛?cè)峤唤玳_裂頻發這一 “脆弱關節” 難題，并非無法攻克。通過材料創新、設計優化與工藝升級協同發力，有望大幅提升軟硬結合板的可靠性，為電子設備的穩定運行提供堅實保障，助力電子行業向更高性能、更小尺寸方向邁進。
