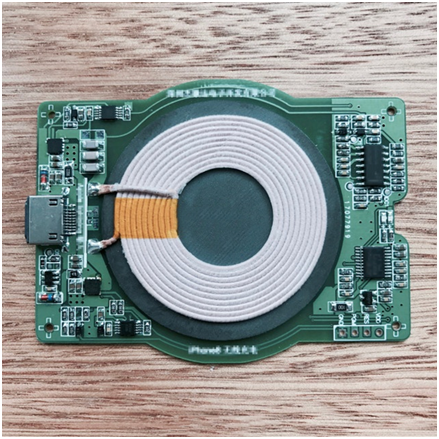

無線充線路板中的變壓器
在無線充線路板系統中,最重要的環節就是進行能量傳遞的部件——PCB變壓器。它的設計成功與否,直接關系到能量能否通過無線方式進行傳遞。
現在國際上出現了一種無核PCB變壓器,它采用PCE線路板結構,上下兩層分別為變壓器的初次級繞組,每層都布上圓形螺旋線,實現耦合。而初次級都為相同形狀和結構的螺旋繞組,產生的磁動勢在圓心最高,周圍很低,電路板表面的磁動勢不均勻,所以并不是最佳耦合方案。因此,我們采用了一種新型的PCB變壓器,它具有不同形狀和結構的初、次級繞組。把初、次級繞組分別布在兩塊PCB線路板上,這樣使初、次級繞組分離,就可以實現電能通過繞組無線傳遞。
初級采用四層電路板形式目,上面三層采用六邊行螺旋繞組,最下面一層作為各層連線。當高頻交流電流流過六形行螺旋繞組時,其中心磁動勢最高,六個角最低,三層六邊行螺旋繞組結構都一樣,只是采用交錯布局,上面一層的螺旋中心正好布局在下面一層六邊形繞組的其中一個角上。這樣的三層交錯布局,剛好在每一個六邊形繞組的其中一個角都跟另外一層的螺旋繞組的一個中心重疊相當于.在每一個磁動勢的最低點都跟一個磁動勢的最高點重疊。
因此,電路板表面產生的磁動勢很均勻,能夠?yàn)榇渭?jí)繞組提供能量,以至于無論次級PC繞組在任何方向,放在初級繞組上面的任何位置,都能進行耦合,且能量傳遞效率也最高。而次級采用雙面電路板形式,上層采用圓形螺旋繞組,下層作為各層連線,這種結構簡單,非常適合作為次級繞組,能夠安裝在便攜式電子設備內部,為充電電池提供能量。
新型的無核PCB變壓器利用了多層和雙層FCB繞組變壓器各自的優勢,為便攜式電子設備新型無線充電系統的能量傳輸提供了保證。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
