5G天線PCB基板的顏色
很多網友喜歡根5G天線PCB基板的顏色來判斷主板的優劣。事實上主板顏色與性能并無直接關系。5G天線PCB板表面的顏色實際上是一種阻焊劑(也稱阻焊漆)的顏色,其作用是防止電器原件在焊接過程中出現錯焊,同時它還有另一個作用,就是防止焊接元器件在使用過程中線路氧化和腐蝕,減少故障率。事實,上顏色過深,往往會提高主板的檢驗和維修難度。

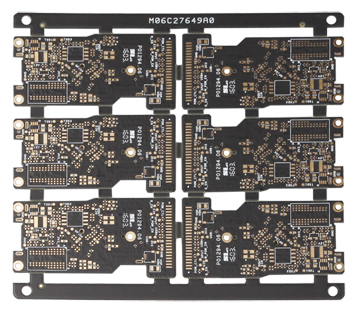

以最早出現的黑色5G天線PCB基板為例。在洗5G天線PCB的過程中,黑色是最容易造成色差的,如果5G天線PCB工廠使用的原料和自作工藝稍有偏差,就會因?yàn)樯钤斐?G天線PCB不良率的升高。由于黑色5G天線PCB的電路走線難以辨認會增加后期維修和Debug的難度,一般主板廠商不會輕易用黑色5G天線PCB.因此我們看到,即使是軍工、工業產品這樣對品質要求極高的產品也只使用了綠色5G天線PCB基板。
主板布線清晰的褐色5G天線PCB依舊保持了良好的賣相那為什么還要使用黑色5G天線PCB基板呢?筆者認為主要原因還是為了增加產品的視覺效果。顯然,線路板廠商在維修過程中嘗到了黑色5G天線PCB基板低色差的苦頭,紛紛棄用了黑色5G天線PCB,轉而使用了兼顧良好賣相同時又能清晰識別主板布線的咖啡色5G天線PCB基板。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
