小孔卻有大講究——PCB廠有PCB板鉆孔檢測二三事 你不可不知

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:3122發布日期:2021-09-09 11:02【

  隨著電子信息產業的發展,PCB的精細化要求越來越高。目前,PCB板的精度已經發展到最小孔徑0.08mm、最小孔間距0.1mm甚至更高的水平。鉆孔是PCB板制造中的一個重要環節,除了導通孔、零件孔,還有槽孔、異形孔、板外形等均需要檢查。如何對PCB板的鉆孔品質進行高效、精確的檢測,已經成為保證產品質量的重要環節,PCB驗孔機正是應用于鉆孔質量檢查的一種自動光學檢查設備。
  PCB廠在PCB鉆孔工藝中,需主要管控以下可能發生的品質問題:多孔、漏孔、移位、錯鉆、未透、孔損、偏廢、批峰、塞孔。目前各廠家的管控方法,主要是鉆前規范鉆機操作工藝,以及鉆后加強檢驗手段。然而在實際生產過程中,由于鉆前手段只能降低錯誤發生的概率,不能徹底消除,必須依靠鉆后檢驗來確保產品質量。
  在鉆后檢查中,目前很多國內廠家還在采用塞規結合人工目視菲林(膠片)套檢比對的方法:通過塞規重點檢查孔大、孔小,通過菲林重點檢查多孔、漏孔、移位、未穿、未透,其他的孔損、披鋒、孔塞等則通過人工目視來完成。在使用菲林檢查時,每種產品鉆孔時先鉆出一張紅菲林樣板,檢驗時通過銷釘與產品板固定,人工在燈箱下目視檢查。

  這種方法理論上可以檢查出各種不良,但是實際運用中效果折扣很大,主要問題體現在:
  不能保證小尺寸孔徑的檢查要求:生產實踐表明,對最小孔徑≥0.5mm的PCB板,人工可在保證一定生產效率的前提下達到較高的檢查效果。這是由人眼的最小可識別視角、工作距離、注意力可持續時間決定的。隨著孔徑尺寸的減小,對于0.5mm以下的產品板人眼的檢驗?zāi)芰ρ杆傧陆?,對?le;0.25mm的產品板,人工連抽檢質量都難以保證。
  人工檢查效率低:人工檢查的效率,與孔數、最小孔徑有直接的關系。實際生產經驗表明,在10000孔以上、最小孔<0.5mm時,人工檢查效率會顯著降低,只能用于抽檢。對于高密度板,人檢已經無法保證鉆孔質量。
  不能保證品質的穩定性:人工會受到經驗、情緒、疲勞度、責任心等多方面因素的影響,故品質的穩定性難以得到保證。盡管一些廠家不得以采用多道人工、重復檢查的方法,結果表明產品品質的穩定性依然較低,不能得到保證。
  為了解決以上問題,很多PCB大廠已經在大范圍采用驗孔AOI設備來替換人工,特別是日資企業和臺資企業。多年實踐證明,驗孔AOI設備能有效提高鉆孔質量和最終產品質量,值得眾多國內PCB廠家重視和借鑒。
  驗孔AOI設備的檢查原理主要采用光學系統采集PCB板鉆孔成像,與設計文件(鉆帶文件或CAM文件)做比對,當兩者一致時說明鉆孔正確,否則說明鉆孔存在問題,再根據圖像形態進行分析,歸類缺陷的類型。與人工目檢與菲林進行比對不同,驗孔設備是與鉆孔的設計文件進行對比的,在檢驗原理上可以有效避免由于出現菲林鉆孔錯誤導致的問題,穩定性和可靠度更高。

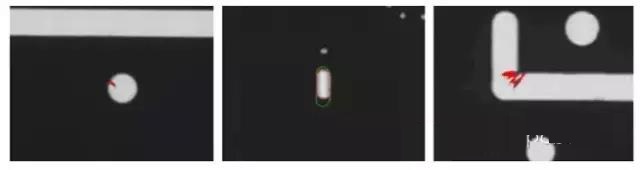

圓孔、槽孔、異形孔的缺陷圖示
驗孔機對PCB鉆孔工藝的作用主要體現在以下幾個方面:
  高效、穩定的鉆孔品質檢查:常規檢查中,可在最小孔徑0.15mm、8m/min的速度下,同時檢查多孔、少孔、孔大、孔小、殘屑缺陷,并標出缺陷的位置、Review缺陷圖像,為人工提供判定依據。對微小殘屑進行完全檢查;全面提升產品質量。
  輔助生產、質量管理部門的數據統計分析:為用戶提供實時刀具分析、生產產能分析及機臺分析。
  節約成本,投入產出比高:有效節約人員、原材料成本,減少產品投訴、退單和罰款。
  隨著PCB家對鉆孔工藝更高的品質要求,在人工成本提高、人工檢查能力逐漸不能勝任的壓力下,驗孔機的重要性日益明顯。
  驗孔機的使用時間已經超過十年,設備的功能和性能持續提升,與生產的配合度也越來越緊密。特別是隨著高密度板的快速發展,PCB廠家對鉆孔工藝品質的要求也越來越高,在人工成本日益提高、人工檢查能力逐漸不能勝任的壓力下,驗孔機已經由原來的輔助設備逐漸轉變?yōu)殛P(guān)鍵配套設備。在工業4.0自動化快速發展的今天,采用驗孔機對提高生產效率、節約生產成本、提高產品質量管理水平影響顯著。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
