PCB中0歐姆電阻的幾個常見用途

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2984發布日期：2021-11-22 09:04【大中小】

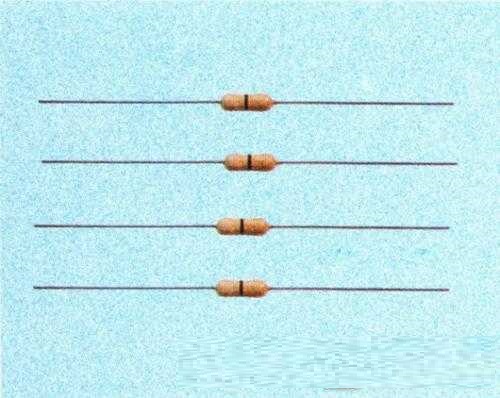

在PCB中，時長見到一些阻值為0歐姆的電阻，電阻顧名思義，是阻礙電流流動的器件，那他為什么還要用0歐姆的呢，咱們來一起探討一下。

1.跳線
在PCB多數還是采用雙面板，打過孔布線的時候，其實0歐姆電阻并沒有太多的用途，但是在當一些公司想要節省成本或是其他原因而采用單層電路板或是其他原因而采用單層電路板，碰到不能布線的地方會使用飛線或過孔線來連接電路被分割開的兩個部分。而隨著時間推移，大規模工業生產中越來越多的利用到貼片元器件，這也使得生產貼片單面電路板的時候遇到了同樣的問題，飛線將很難焊接到貼片的焊盤里，這時候采用0歐電阻可以在較細的線路上“飛躍”過去，減少設計的難度。此時0Ω電阻就有了大作用，他的存在讓布線更加簡單，并且解決了一些地方的布線難題。

2.調試
在產品測試時，想測某部分電路的耗電流的時候，可以去掉0歐姆電阻，接上電流表，這樣方便測耗電流。在匹配電路參數不確定的時候，以0歐姆代替，實際調試的時候，確定參數，再以具體數值的元件代替。

3.配置
基于同樣的理由，過去的PCB上如果想進行配置的話可以使用跳線和跳線帽的方式來硬件控制通斷。而對于貼片式電路板的話，跳線的方式很難使用機器統一安裝，而使用空焊盤和0歐電阻的配合方式可以起到和跳線一樣的作用，在生產的時候就起到一定的配置作用。另一方面，傳統的跳線在沒有連接跳線帽的情況下，兩端信號頻率較高的時候會輻射出干擾信號，這一點就不如空焊盤?？梢院芎玫慕鉀Q出現的問題以及引出的問題。

4.單點接地

只要是地，最終都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。
0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。

最后就是不同尺寸0歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了。
5.深層次講解
從深的來說0歐姆電阻不僅是為了把數字地和模擬地分開，只是使模擬地和數字地進行電氣連接，因?yàn)槟M地和數字地畢竟屬于同一個網絡，最終也還是要連在一起的。把數模地分開，只是工程師為了解決干擾的一種手段。
用0歐姆電阻的方便之處就是它很容易拆卸，拆卸下來可以換其他的器件代替以觀察最終的效果進行對比，而導線不能拆卸。0歐姆電阻有阻抗但畢竟小，有阻抗影響挺大吧，如果0歐電阻阻抗挺大，那在0歐姆上的電壓降產生共模干擾導致的問題不可忽視。

進行數字地和模擬地之間的隔離，其實是一門挺有技術含量的事，屬于EMC的范疇。我不太贊同一些工程師說的，只要是數?；旌想娐肪捅仨殞?duì)數字地和模擬地進行地的分割，然后用個磁珠或0歐姆電阻連起來。具體問題還得具體分析。很多PCB板，采用統一地，也就是不對地分割，當然也就不存在用0歐電阻連接的問題，其EMC可以做得很好。
反而一些采用了地分割的電路板，EMC很差。導致這種現象的原因是工程師對EMC本質的理解偏差。其實EMC很關鍵一點就是環流路徑最小化，如果進行地分割，就要非常注意，一旦信號線跨越地分割線，環流路徑必然增大，EMC性能變差。而采用統一地的電路板，事先必須對布局做足考慮，對電路模塊進行物理分區（不分割），保證模塊都有自己的回路，就不會影響其他模塊，同時因?yàn)榈貨](méi)有分割，保證了地的完整性。
分割做得好，確實可以做到較好的數模隔離，但是不做分割，EMC不一定差。凡事沒有絕對，沒有哪一種是絕對的好，只是要根據具體的情況決定倒是要不要分割，目的是為了EMC性能，分割只是一種手段，而手段可以多種。
