PCB廠的電路板覆銅很“上頭”？實操要點和規范到底要怎么做才好？下面一文告訴你！

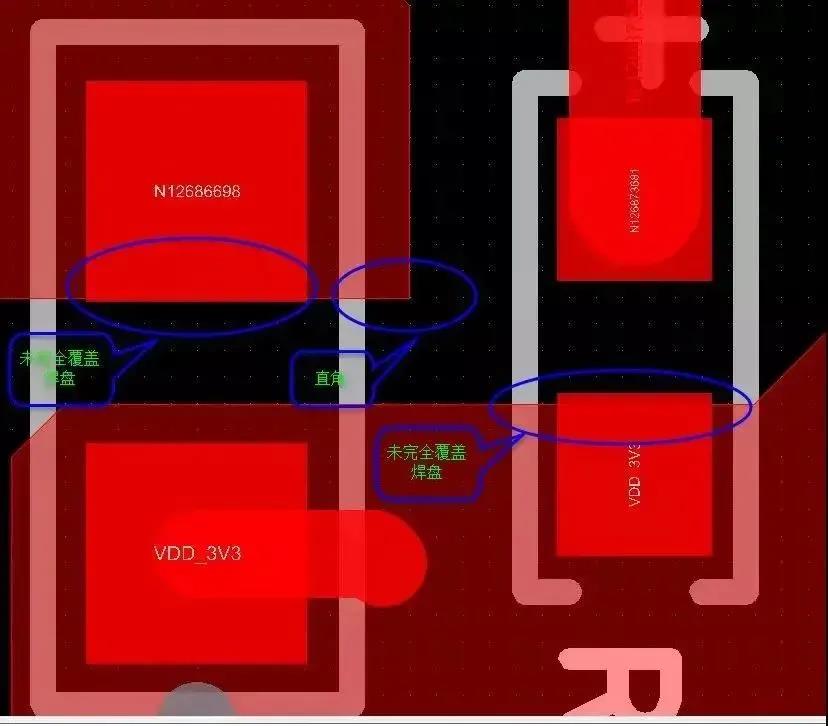

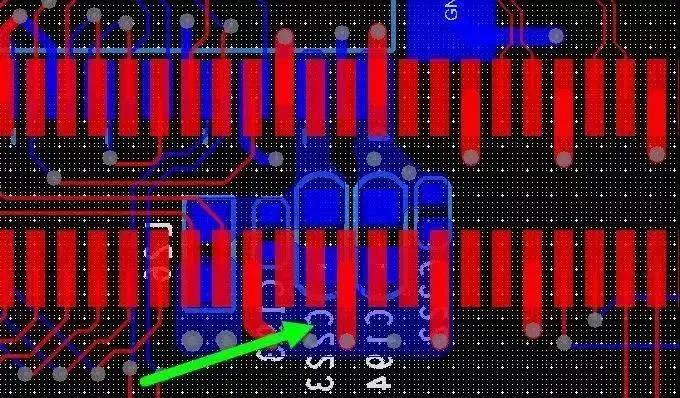

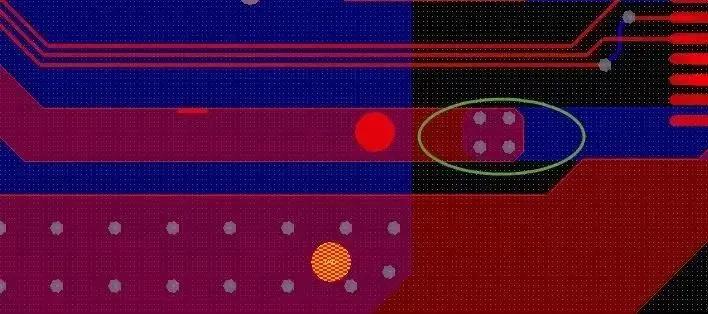

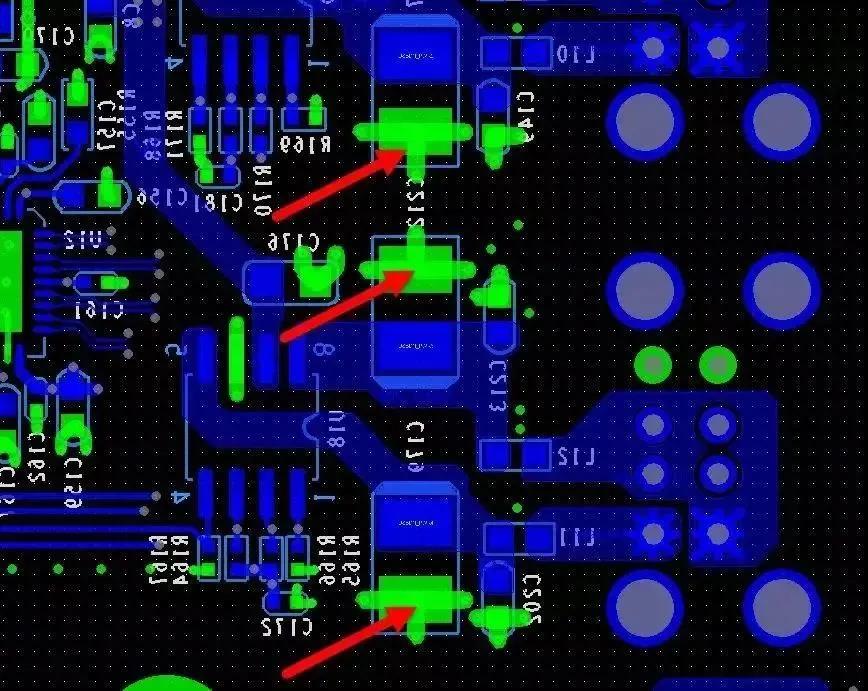

[1] 覆銅覆蓋焊盤時，要完全覆蓋，shape 和焊盤不能形成銳角的夾角。

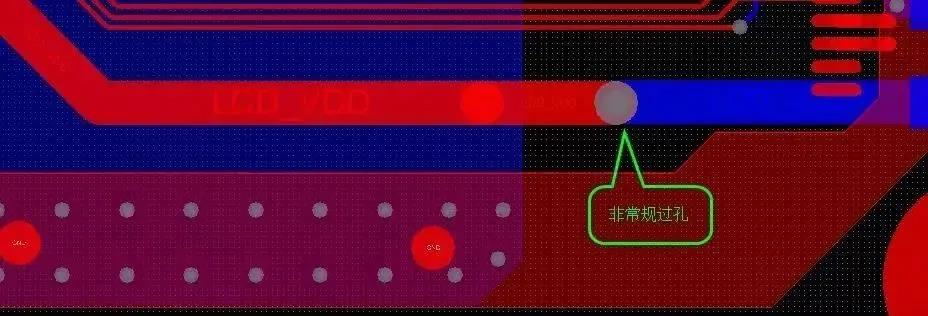

[2] 盡量用覆銅替代粗線。當使用粗線時，過孔通常為非通常走線過孔，增大過孔的孔徑和焊盤。

修改后：

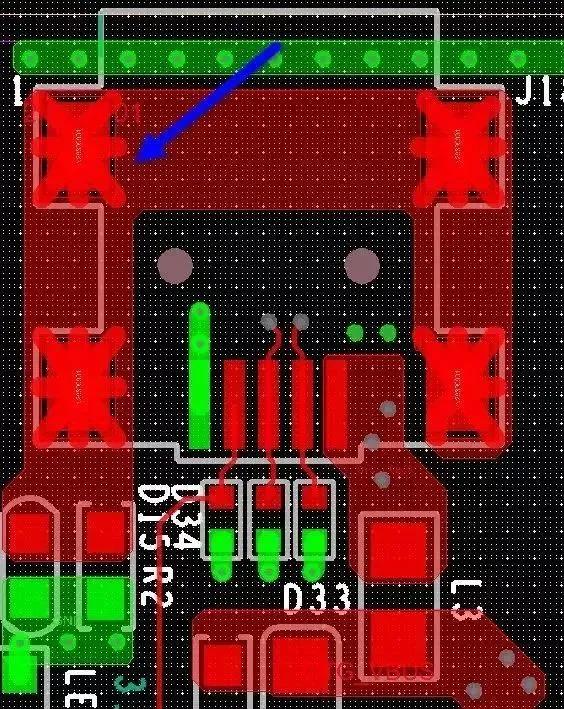

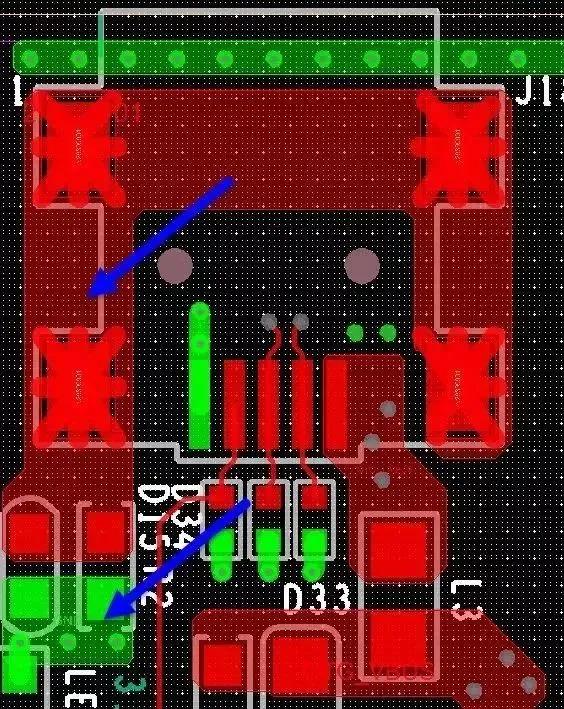

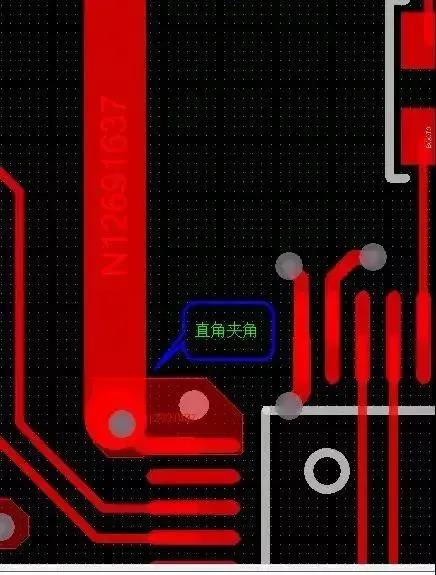

[3] PCB廠會盡量用覆銅替換覆銅+走線的模式，后者常常產生一些小尖角和直角使用覆銅替換走線:

修改后：

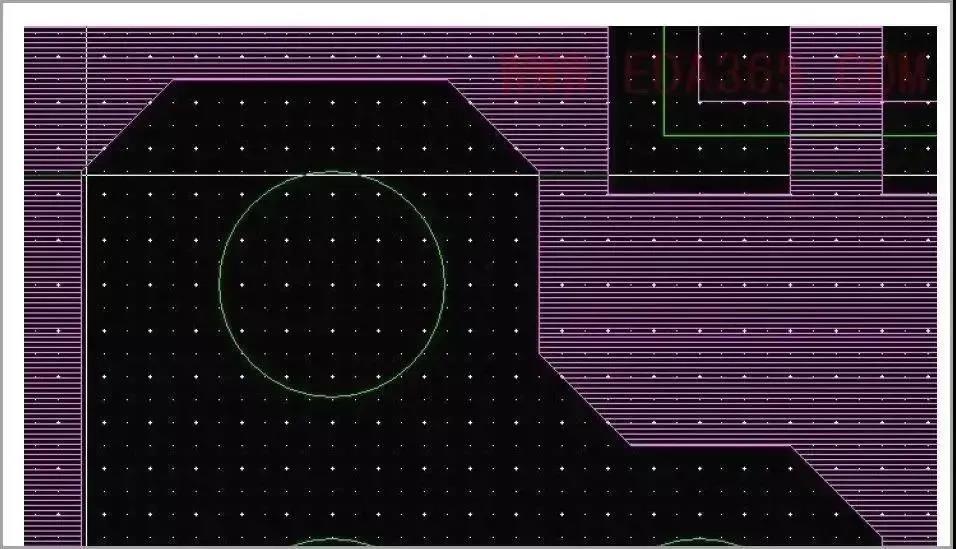

[4] shape 的邊界必須在格點上，grid-off 是不允許的。（sony規范)

[5] shape corner 必須大小一致，如下圖，corner 的兩條邊都是4 個格點，那么所有的小corner 都要這樣做。

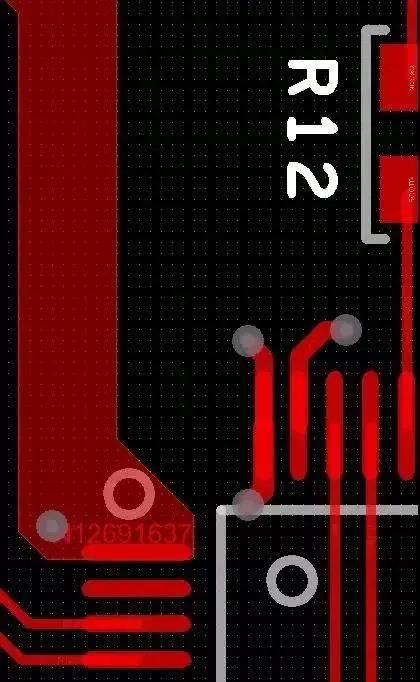

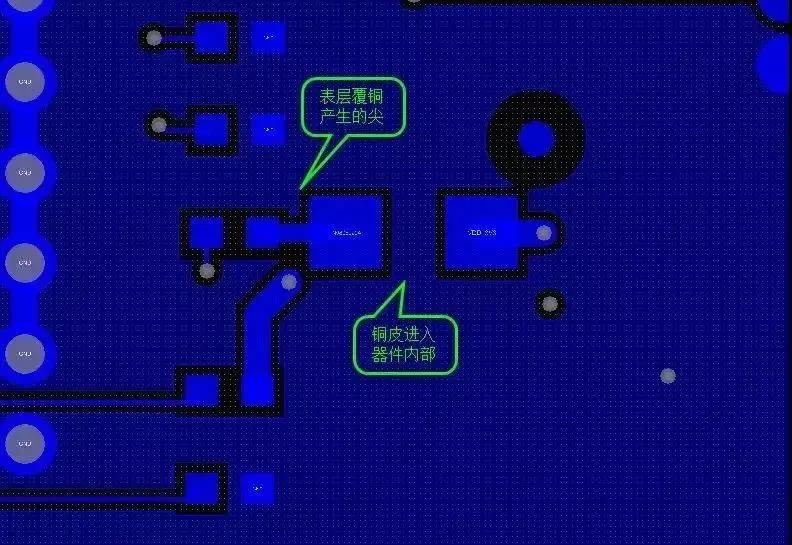

[6] shape 不能跨越焊盤，進入器件內部，特別地，表層大范圍覆銅。
