PCB電路板上的正負極是什么？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：2056發布日期：2023-08-08 09:48【大中小】

在我們談?wù)摰诫娐返恼?fù)極的時候，一般默認成是電源的正負極，而且是直流電的正負極，那么PCB電路板的正負極怎么識別呢？

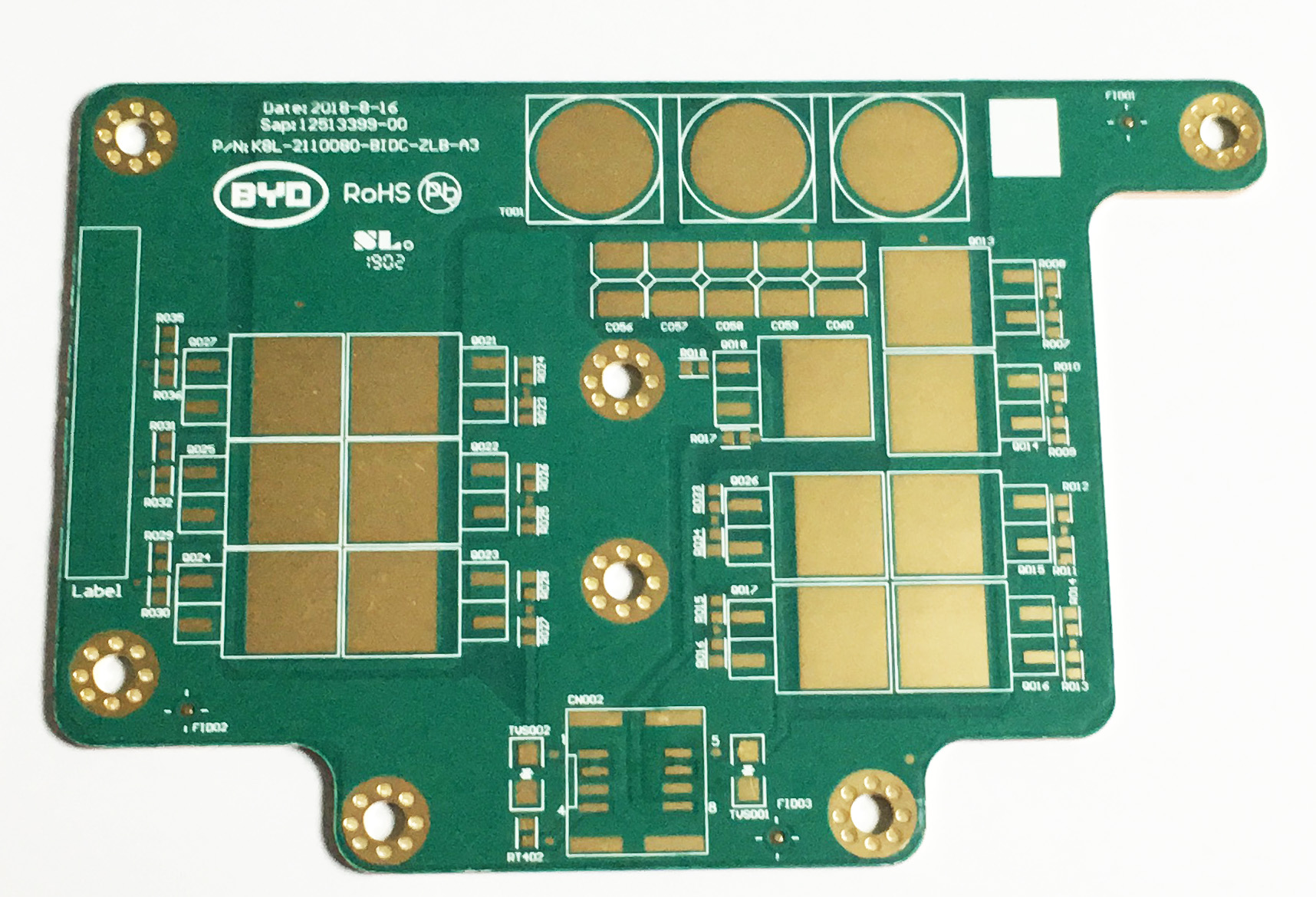

1、由絲印來判斷

汽車天線PCB廠了解到，電子工程師在設計PCB的時候，一般都會對接口部分的針腳定義用絲印標識好，對于電源正負極，工程師一般會用V+和GND來標注電源的正負極。由此一來，我們就可以通過看電路板上的絲印內容來判斷正負極，通常V+所表示的就是正極，GND是電線接地端的簡寫。代表地線或0線。這個地并不是真正意義上的地，是出于應用而假設的一個地，對于電源來說，它就是一個電源的負極。

那么在一塊沒標輸入(輸出)正負極的電路板上怎么確定正負極？

2、根據極性元器件來判斷

極性元器件在使用時不能接反，它們是有極性的。我們常見的有極性的元器件有電解電容、二極管等。所以通過有極性的元器件可以確定電路的正負極。這里以電解電容為例，電解電容正極一定要接電源正極V+，負極一定要接GND，如果電容的引腳識別對了也就能夠確定電路的正負極了。

3、根據大面積的覆銅來判斷

PCB廠電子工程師在設計PCB的時候為了提高抗干擾能力、降低地線的阻抗，會把地以大面積覆銅的方式實現電氣連接，假如電路板覆銅了，基本上基本都是以GND作為網絡覆銅的，依次可以判斷大面積覆銅的是地線。

4、其他方式

HDI廠了解到，還可以根據芯片的引腳來確定正負極，芯片基本都是需要供電，有供電引腳，要是知道芯片的引腳順序還可以區分出電源的正負極，可是這種方法還有一個缺陷，就是說只適用于只要一個電源網絡的情況，要是電路板上有多個電源網絡，則還需要根據以上方法進一步確定。
