汽車天線PCB廠講PCB天線、FPC天線、LDS天線的優劣勢對比

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1965發布日期：2023-08-21 09:51【大中小】

汽車天線PCB廠講相對于外置天線，PCB天線、FPC天線、LDS天線這類內置天線有著自己獨特的產品形態。這三者也不能算是區別，各有各的優勢和應用。

一、PCB天線

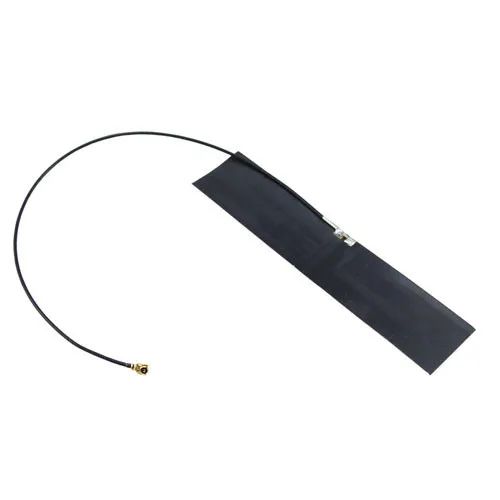

蜂窩/WiFi多頻段嵌入式柔性PCB天線

PCB天線大量應用于藍牙模塊、WIFI模塊、ZIGBEE模塊等單一頻段的模塊電路板上。

優點：成本很低，一次調試完無需再次調試。

缺點：適合單一頻段，如藍牙，WiFi。不同批次的PCB天線性能會有一定偏差。

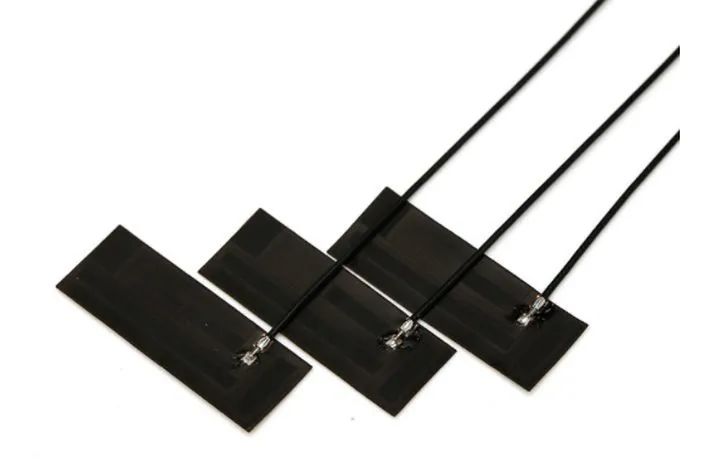

二、FPC天線

相當于把PCB板上的天線線路拉出來，用其他外部的金屬來做天線。通常用于頻段復雜的中低端手機和智能硬件產品里。

優點：適用于幾乎所有的小型電子產品，能夠做十多個頻段的復雜天線，性能好，成本也比較低。

缺點：需要根據每一款產品單獨調試。

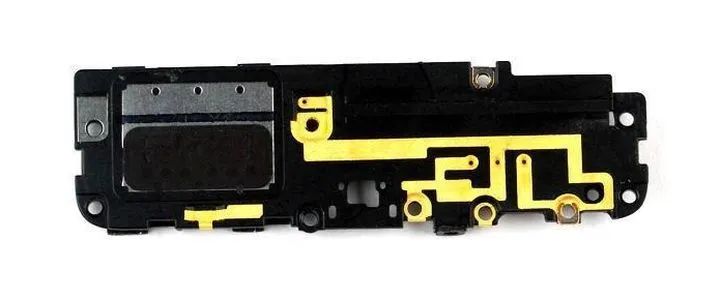

三、LDS天線

HDI廠了解到，LDS天線是FPC天線的進化版，空間利用率極高。FPC線是沖壓出來的，必須要做到平整，不能沖壓出來復雜的形狀。FPC天線是一整塊平面，雖然能彎折，但是也不能做的太復雜。LDS天線通過激光把天線的圖形雕刻出來，非常適合內部空間緊湊的應用。

優點：可以充分利用立體空間的中的各種不規則的面，縮小天線體積。

缺點：價格較貴，比FPC天線要貴一個數量級，且對產品外表面的工藝也有很多特殊要求。
