江西優秀的電路板廠,你知道多少?

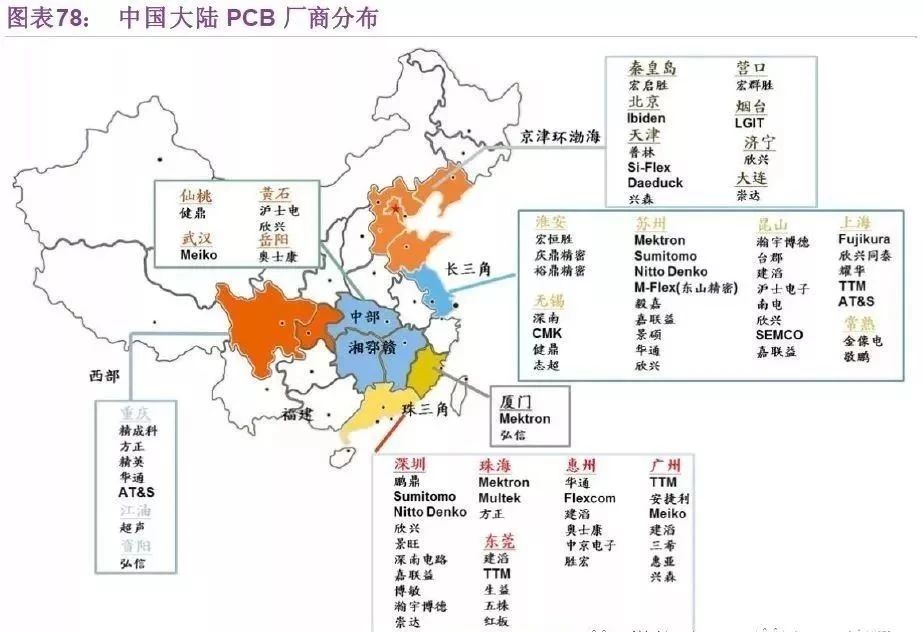

電路板廠了解到,珠三角、長三角是國內PCB產業發展的核心地帶,產值一度高占中國大陸總產值的90%左右。
自國內PCB產業轉移風起,經過幾年的遷徙、演變,電路板行業地圖發生了微妙變化,江西、湖北黃石、安徽廣德、四川遂寧成為承接PCB產業轉移的重要據地。
PCB廠了解到,特別是江西省,作為承接珠三角、長三角PCB產業梯度轉移的前沿陣地,吸引了一批又一批的PCB企業先后落戶生根,儼然已成為PCB廠商的“新戰場”
江西將電子信息產業當成了主導產業和突破口。電路板產業作為電子信息產業的重要分支,也成為江西各縣市大力推進發展的產業,其中贛州、吉安、九江、龍南、萬安等地表現尤甚,漸成大觀。
贛州章貢區
章貢區依托全省首個戰略性新興產業基地——贛州新型電子材料、全市首個軟件產業園——章貢區軟件產業孵化園等發展平臺,啟動實施“壯鏈鑄鏈”工程,強抓電子信息產業集優增勢。著力破解“模具開發”和“SMT表面貼裝”兩大關鍵配套環節缺失等瓶頸問題,使產業,不斷延伸產業鏈條。
同時,加速與深圳、東莞、廣州、惠州“電子信息業走廊”等的無縫對接,力促電子信息產業提檔升級,努力將電子信息產業打造成產值超百億元產業,奮力搶占電子信息產業集群發展高地。

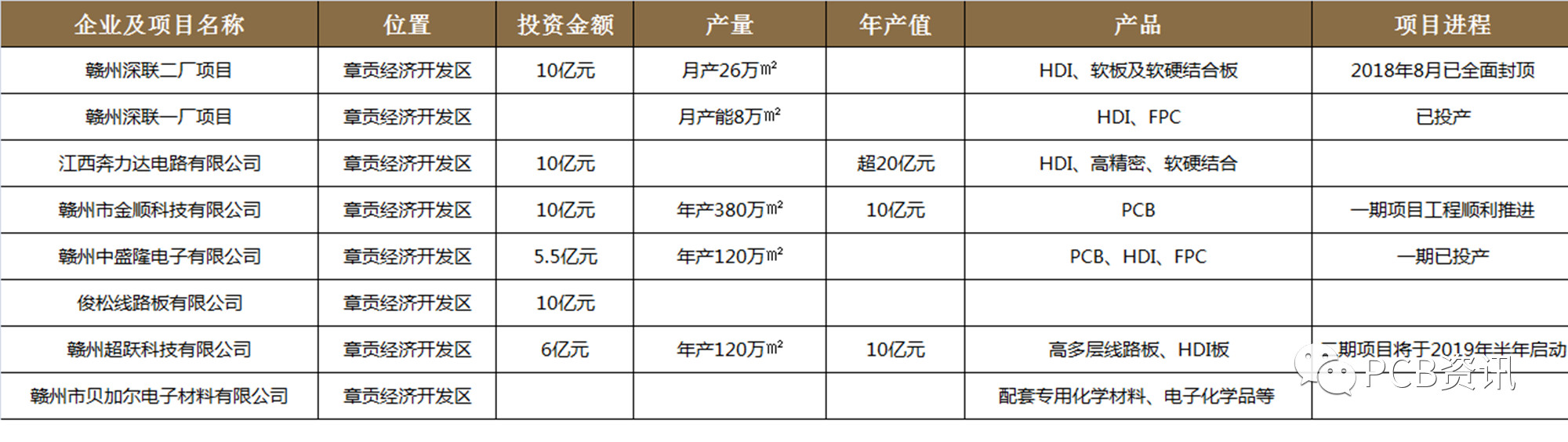

HDI廠了解到,如今,全區已初步形成以超躍科技、中盛隆電子為龍頭,匯聚了深聯電路、秋田微電子、深奧科技等一批實力企業,產品主要以以觸控顯示屏、顯示模組、銅箔、覆銅板、線路板、背光源LED以及相關配套產品為主的產業集群發展新格局。
深聯電路成立于2002年,在廣東深圳、江西贛州及廣東珠海設三個制造基地,員工總?cè)藬?shù)4500人,目前珠海工廠籌建中,預計今年年底投產,深聯自2004年起銷售額每年保持10%的增長,至2022年銷售額達到33.3億人民幣,在CPCA內資百強線路板企業中排名第12位,已發展成為中國頗具價值的PCB制造企業,為通訊、電源、新能源、安防、工控、醫療、汽車等領域的全球客戶提供PCB、HDI、軟硬結合板、FPC和FPCBA的一站式專業服務。
成立時間:2002年
總投資額:50億元人民幣
深圳工廠:產能 8萬M² /月( 高密度多層板、銅基板、鋁基板、高頻混壓板、陶瓷板)
贛州一廠:產能 8萬M² /月(HDI、通孔)
贛州二廠:產能 25萬M² /月(大批量通孔)
贛州三廠:產能 7萬M² /月(軟板、軟硬結合板、軟板SMT)
總產能:48萬M²/月
員工總?cè)藬?shù):4500 人
