PCB廠技術革新——探索HDI、軟硬結合板與軟板的未來發展
在今天的高科技產業中,PCB(印制電路板)推動電子產品發展的核心力量。隨著技術的不斷進步,PCB廠也在不斷創新,探索各種新型印制電路板的生產技術,以滿足市場對于更高性能、更可靠性的需求。其中,HDI板、軟硬結合板以及軟板等新型線路板產品,正逐漸嶄露頭角,引領著PCB行業的發展潮流。

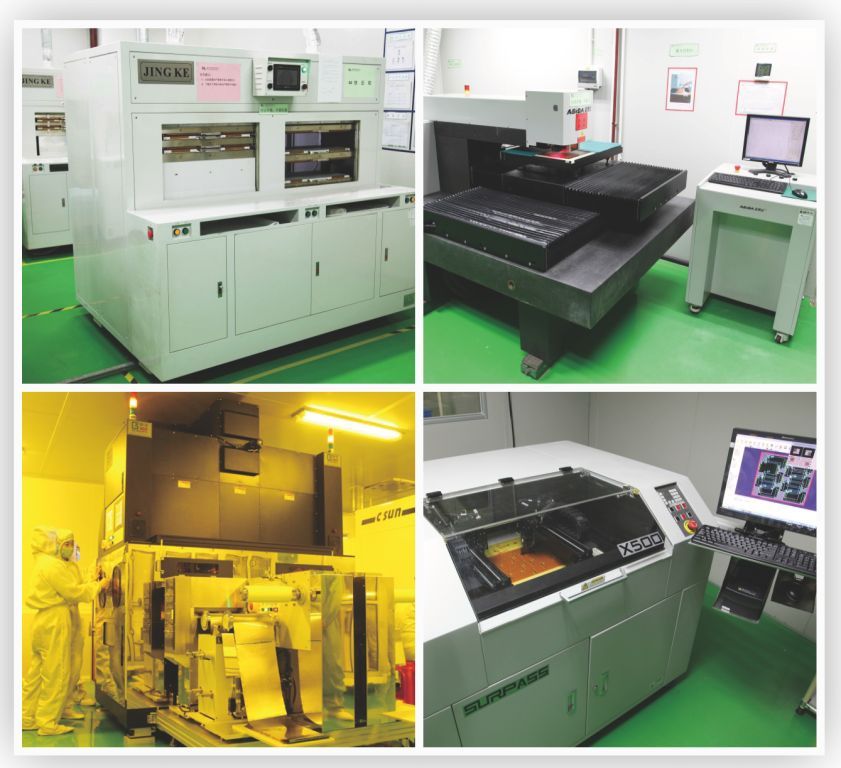

HDI板,即高密度互聯印制電路板,以其優秀的電氣性能和緊湊的設計,成為高端電子產品的重要選擇。HDI板的出現,不僅大幅提升了電路板的布線密度,降低了產品的體積和重量,同時也提高了電路的傳輸速度和穩定性。PCB廠在HDI板的生產過程中,通過引入先進的工藝和設備,實現了更高的生產效率和更優質的產品質量。
軟硬結合板則是PCB技術的又一創新。它將傳統的硬性電路板和柔性電路板完美結合,既具備了硬性電路板的穩定性和可靠性,又兼具了柔性電路板的柔韌性和可彎曲性。軟硬結合板的出現,為電子產品的設計提供了更大的靈活性,使得產品的形狀和功能可以更加多樣化和個性化。
軟板,即柔性印制電路板,以其輕薄、柔韌的特性,廣泛應用于手機、平板電腦等便攜式電子產品中。PCB廠在軟板的生產過程中,注重提升產品的柔韌性和耐用性,以滿足市場對于高性能、高可靠性的需求。
面對日益激烈的市場競爭,PCB廠必須不斷進行技術創新和產品升級,以滿足市場的多元化需求。HDI板、軟硬結合板以及軟板等新型線路板產品,將是PCB廠未來發展的重點方向。我們期待這些新型線路板產品能夠帶來更加精彩的電子產品體驗,推動整個行業的發展和進步。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
